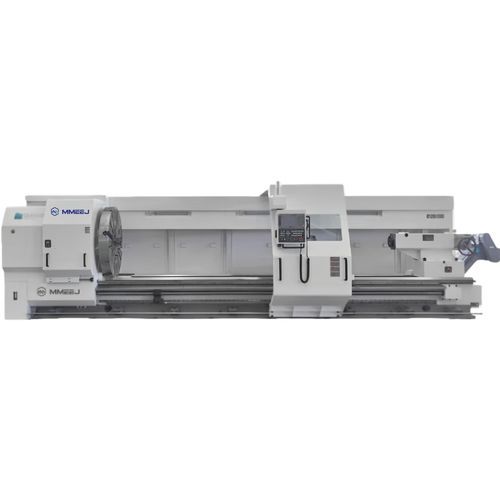

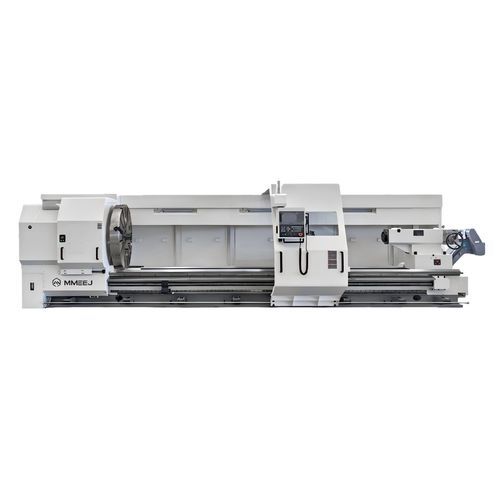

CNC旋盤 CKA-M series横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- 駆動システム
- サーボモータ
- 応用
- シャフトおよび軸式部品加工用, 複雑部品用
- 性能
- 高精度
- 複合機能
- 溝削り
- 直径
630 mm, 880 mm, 1,000 mm, 1,250 mm
(24.8 in, 34.65 in, 39.37 in, 49.21 in)- 回転速度
最少: 2 rpm
(12.566 rad.min-1)最大: 500 rpm
(3,141.593 rad.min-1)- パーツの長さ
最少: 1,500 mm
(59 in)最大: 6,000 mm
(236 in)- 最大切削径
1,000 mm, 1,250 mm
(39 in, 49 in)- X軸
520 mm, 640 mm
(20 in, 25 in)- Z軸
最少: 1,370 mm
(54 in)最大: 5,870 mm
(231 in)- 早送り速度X
0 m/min, 6 m/min
(0 ft/s)- 早送り速度Z
0 m/s, 8 m/s
(0 ft/s)- 定格出力
22 kW, 26 kW
(29.9 hp, 35.4 hp)- 全長
6,320 mm, 6,820 mm, 7,820 mm, 8,820 mm, 9,820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)- 全幅
2,300 mm, 2,520 mm
(91 in, 99 in)- 全高
1,500 mm, 2,000 mm, 3,000 mm, 5,000 mm, 6,000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)- 重量
最少: 14 t
(15 us ton)最大: 19 t
(21 us ton)
詳細
製品概要：
CKA-MシリーズはZ軸およびX軸制御の平床型横型CNC旋盤です。大径シャフトやディスクの自動切削加工に対応し、内外円筒面、円錐面、曲面、端面、溝入れ、面取り、各種ねじ（メートル、インチ、端面、テーパー）加工が可能です。FANUCまたはSiemens製のCNCを採用し、繰返しの多い加工サイクルに対応。量産や複雑で高精度な部品の加工に適しています。
加工範囲：
ベッド上最大回転径：Ø1000 / Ø1250 mm（CKA61100M / CKA61125M）。ワーク長さ仕様：1500、2000、3000、4000、5000、6000 mm。最大切削長は選択されたワーク長に依存します。
主要仕様（CKA-Mシリーズ）：
CKA-MシリーズはZ軸およびX軸制御の平床型横型CNC旋盤です。大径シャフトやディスクの自動切削加工に対応し、内外円筒面、円錐面、曲面、端面、溝入れ、面取り、各種ねじ（メートル、インチ、端面、テーパー）加工が可能です。FANUCまたはSiemens製のCNCを採用し、繰返しの多い加工サイクルに対応。量産や複雑で高精度な部品の加工に適しています。
加工範囲：
ベッド上最大回転径：Ø1000 / Ø1250 mm（CKA61100M / CKA61125M）。ワーク長さ仕様：1500、2000、3000、4000、5000、6000 mm。最大切削長は選択されたワーク長に依存します。
主要仕様（CKA-Mシリーズ）：
- 型式：CKA61100M、CKA61125M
- ベッド上最大回転径：Ø1000 / Ø1250 mm
- 横スライド上最大回転径：Ø630 / Ø880 mm
- 最大旋削径：Ø1000 / Ø1250 mm
- 主軸芯高：500 / 625 mm
- 主電動機（サーボ）：22/26 kW（FANUC）
- チャック寸法：Ø1000 / Ø1250 mm
- 主軸孔径：Ø130 mm；フロントエンドテーパー：Ø140 mm 1:20；主軸ノーズ：A2-15
- 主軸回転速度範囲：2–500 rpm（低速 2–87、 中速 5–201、 高速 11–500）
- 寸切り台芯送り（芯押し）：Ø200 mm、送り量 300 mm、テーパー MT.No.6
- X/Z軸移動量：X 520 / 640 mm；Z：1370、1870、2870、3870、4870、5870 mm
- X/Z軸早送り：6/8 m/min（1500–4000仕様）、5 m/min（5000–6000仕様）
- 工具軸寸法（垂直4位置）：40×40 mm
- X/Z位置決め精度：0.021/0.026 mm（1500/2000）、0.030 mm（3000–6000）
- 繰返し精度 X/Z：0.008/0.014 mm（1500/2000）、0.014 mm（≥2000は2000 mmでの測定）
- 機械寸法および質量は機種・長さにより異なります（技術仕様参照）
