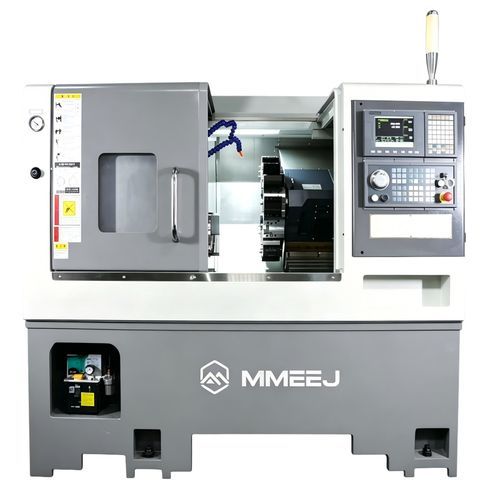

CNCフライス加工センター CTXY series横型3軸ローラー
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- その他の特徴
- タレット付, 高剛性, 小型部品用
- 直径
700 mm
(27.56 in)- X軸移動距離
200 mm
(7.87 in)- Y軸移動距離
最少: -45 mm
(-1.77 in)最大: 90 mm
(3.54 in)- Z軸移動距離
550 mm
(21.65 in)- 主軸力
11 kW, 18.5 kW
(14.96 hp, 25.15 hp)- 回転速度
3,000 rpm, 3,500 rpm, 5,000 rpm
(18,849.556 rad.min-1, 21,991.149 rad.min-1, 31,415.927 rad.min-1)
詳細
機械の説明:
- 1.
- 1.大きな防振減衰と小さな変形を持つ統合された鋳造高剛性ベッド
- 2.30°スラントベッド設計は、オペレータがワークピースをインストールおよび削除するのに便利で、切りくずの除去が容易になります
- 3.サーボパワータレット、高速ツールチェンジ
- 4.フルプルーフ内部保護、効果的に優れた防油、防水、防塵効果を持つ加工領域を分離
- 5.高速および低速前進機能を備えたプログラム可能な心押し台。
- 6.ターニングおよびフライス機能付き。
- 7.顧客提供の画像は、マシンと一致させることができる。
- 8.作業可能な部品の画像が用意されています。 技術データ（表）：の アイテム｜モデル｜ユニット｜CTXY46｜CTXY52｜CTXY72 制御システム｜制御システム（標準）｜/｜SYNTEC 22TB｜SYNTEC 22TB｜SYNTEC 22TB 制御システム（オプション）｜ /｜ OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D｜ OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D｜ OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D 能力 - 最大スイング径（ディスク）｜mm｜700｜700｜700｜700 最大加工径（ディスク）｜mm｜350｜350｜350｜350 最大加工長｜mm｜520｜520｜520 X軸移動量（直径）｜mm｜200｜200｜200 Z軸移動量｜mm｜550｜550｜550 Y軸移動量｜mm｜±45(90)｜±45(90)｜±45(90) テールストック移動量｜mm｜500｜500｜500｜500 主軸-主軸テーパ｜/｜A2-5｜A2-6｜A2-8 油圧チャックサイズ｜インチ｜6｜8｜10 スピンドル内径｜mm｜56｜62｜85 最大貫通棒径｜mm｜45｜51｜71 スピンドルタイプ｜/｜電動スピンドル｜機械式スピンドル｜機械式スピンドル スピンドルモーター出力｜KW｜11｜11｜11 主軸駆動力｜KW｜18.5｜18.5｜18.5 主軸最高回転数｜rpm/min｜5000｜3500｜3000 主軸定格トルクS1（連続）｜NM｜37｜73｜70 主軸最大トルクS3（30分）｜NM｜84｜100｜95.5 パワーヘッドタレット｜ツールホルダー/対角サイズ｜/｜12/370｜12/370｜12/370 工具交換時間の調整｜s｜2｜2｜2｜2 心押台-心押台テーパ｜/｜MT5｜MT5｜MT5 XY/Z軸 - XY/Zネジ径｜/｜ 32/32/32｜ 32/32/32｜ 32/32/32 X/Z軸ガイドウェイ幅｜/｜35/35/35｜35/35/35｜35/35/35 ガイドウェイタイプ｜/｜ローラー｜ローラー｜ローラー X軸モーター出力｜KW｜1.8｜1.8｜1.8 Z軸モーター出力｜KW｜1.8｜1.8｜1.8 Y軸モーター出力｜KW｜1.8｜1.8｜1.8 X軸早送り速度｜m/min｜25｜25｜25｜25 Y軸早送り速度｜m/min｜10｜10｜10 Z軸早送り速度｜m/min｜25｜25｜25｜25 精度-X/Y/Z軸繰り返し位置決め精度｜mm｜0.006｜0.006｜0.006 主軸端回転振れ精度｜mm｜2｜2｜2 工具-内径穴工具ホルダー｜/｜φ25/φ32（4本）｜φ25/φ32（4本）｜φ25/φ32（4本） 0.D.ツールホルダー｜｜φ25（3本）｜φ25（3本）｜φ25（3本） アキシャルツールホルダー｜｜Φ25（1本）｜Φ25（1本）｜Φ25（1本） ライブヘッド工具（アキシャルライブ：AL、ラジアルライブ：RL）｜｜｜2×ER32AL / 2×ER32RL｜｜2×ER32AL / 2×ER32RL｜｜2×ER32AL / 2×ER32RL ライブヘッドモーター出力｜kw｜2.9｜2.9｜2.9 ライブヘッドモーター回転数｜rpm/min｜4000｜4000｜4000 ライブヘッド最大ドリル径｜mm｜16｜16｜16 ライブヘッド最大タップ径｜mm｜M12×1.75P｜M12×1.75P｜M12×1.75P 最大ツールホルダー容量｜数量｜12｜12｜12｜12 特徴/仕様 テクニック:
- シリーズ/モデル：CTXY シリーズ (CTXY46, CTXY52, CTXY72)
- タイプ：旋盤およびフライス盤（小型シリーズ） - 旋盤とフライス盤の機能を統合
- ベッド：一体型鋳造高剛性ベッド、30°傾斜ベッド設計により、ロード/アンロードと切り屑の排出が容易
- 制御オプション：標準SYNTEC 22TB、オプションでFANUC Oi-TFPLUSまたはSIEMENS 828D
- 最大スイング（ディスク）：最大スイング（ディスク）：700 mm、最大加工直径（ディスク）：350 mm：350mm、最大加工長：520mm
- 軸移動：X（直径）：200 mm、Z：550 mm、Y：±45（90）
- 主軸：テーパーA2-5 / A2-6 / A2-8（モデルによる）、主軸モーター11 kW、主軸駆動18.5 kW
- 主軸最高回転数：5000 / 3500 / 3000 rpm（各モデル）
- 主軸内径/最大貫通棒：56/45 mm（CTXY46）、62/51 mm（CTXY52）、85/71 mm（CTXY72）。
- 刃物台：サーボパワータレット、12ツールポジション、ツールホルダー対角12/370、ツール交換時間～2秒
- 心押し台：プログラム可能、MT5テーパー、移動量500 mm
- ガイド：ローラーガイド、XY/Zスクリュー32 mm、ガイド幅35 mm
- 高速トラバース速度：
- 早送り速度：X/Z 25 m/分、Y 10 m/分
- 位置決め精度：繰り返し精度X/Y/Z 0.006 mm、主軸端振れ2 mm
- ライブツーリング：2×ER32 AL/RL、ライブヘッドモーター2.9 kW/4000 rpm、最大ドリルØ16 mm、最大タップM12x1.75P
- 最大ツールホルダー容量：12.0 mm
---
