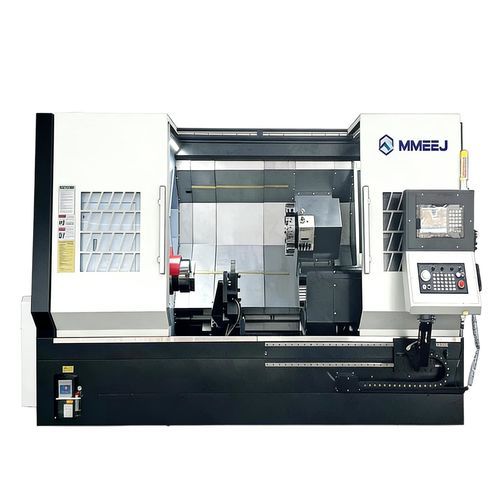

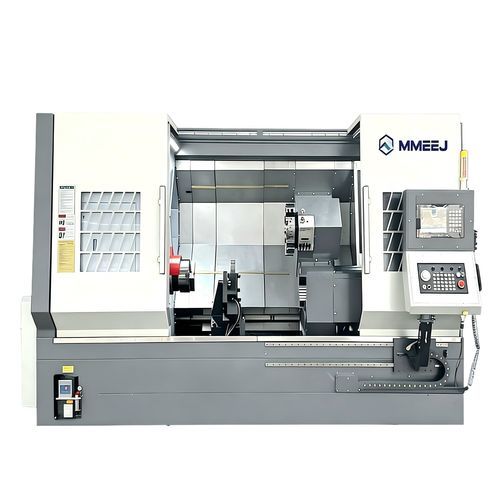

CNC旋盤 TCK series横型3軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 3軸
- 構造
- 傾斜ベッド
- スピンドル
- A2-8, A2-11
- ツールステーション数
- 12ツールステーション
- 応用
- 重加工用, 大きなワークピース, 大径用ピース, シャフトおよび軸式部品加工用, 航空宇宙用
- 直径
780 mm, 850 mm
(30.71 in, 33.46 in)- パーツの長さ
6,060 mm
(239 in)- 最大切削径
900 mm
(35 in)- 貫通穴のサイズ
75 mm, 90 mm, 120 mm, 166 mm, 220 mm
(3 in, 4 in, 5 in, 7 in, 9 in)- X軸
350 mm
(14 in)- Z軸
最少: 1,000 mm
(39 in)最大: 5,000 mm
(197 in)- 早送り速度X
16 mm/min
(0 in/s)- 早送り速度Z
16 mm/min
(0 in/s)- 定格出力
22 kW, 30 kW
(29.9 hp, 40.8 hp)
詳細
製品概要：
TCKシリーズは大型パイプやシャフトの加工を目的とした横型のヘビーデューティ旋盤（ターン＆ミル）です。2軸からY軸加工まで対応し、大径ワークをワンセットアップで仕上げることで加工効率を高めます。
加工範囲：
最大旋削径：900 mm、最大旋削長さ：6060 mm。傾斜ベッド設計により安定性と切りくず排出性を向上させています。
主な仕様：
代表的な用途：
構成とオプション：
注文とサポート：
加工要件に合わせたカスタム構成が可能です。主軸、チャック、Z長さ、制御オプションを指定して見積をご依頼ください。
TCKシリーズは大型パイプやシャフトの加工を目的とした横型のヘビーデューティ旋盤（ターン＆ミル）です。2軸からY軸加工まで対応し、大径ワークをワンセットアップで仕上げることで加工効率を高めます。
加工範囲：
最大旋削径：900 mm、最大旋削長さ：6060 mm。傾斜ベッド設計により安定性と切りくず排出性を向上させています。
主な仕様：
- ベッド上振れ幅：φ780 / φ850 mm（機種により異なる）
- 横送り上振れ幅：φ500 / φ630 mm（機種により異なる）
- チャック径：12 / 15 / 18 / 21 / 24 インチ
- 移動量：X 350 mm、Y ±75 mm、Z 1000 / 1500 / 2000 / 3000 / 4000 / 5000 mm（選択）
- 早送り：X 16 mm/min、Y 10 mm/min、Z 16 mm/min
- 主軸：モーター 22 kW（オプションで30 kW）；減速比 1:3（ギアボックス 1:8 オプション）
- 貫通穴／軸受け：φ88／φ105／φ132／φ181／φ220（機種により異なる）
- タレット：12ステーション、外径工具 32×32 mm、最大ボーリングバー 50 mm、位置決め 0.5 s
- 回転工具：BMT65 最大4000 rpm、モーター 5.5 / 7.5 kW
- 芯押し台：最大移動長 5100 mm（機種により異なる）；スリーブ径 Ø150 / Ø160 mm；スリーブ移動 180 mm；テーパー MT5 / MT6
代表的な用途：
- 石油・ガスパイプライン部品や大径パイプ
- 建設機械用のフランジや大型シャフト
- 油圧部品、航空宇宙・造船分野の部品
構成とオプション：
- 複数のZ軸長さと芯押し台構成
- チャックサイズや主軸貫通穴径の選択
- 主軸ギアボックスや高出力モーターのオプション
- タレットおよび回転工具の出力／回転数バリエーション
注文とサポート：
加工要件に合わせたカスタム構成が可能です。主軸、チャック、Z長さ、制御オプションを指定して見積をご依頼ください。
