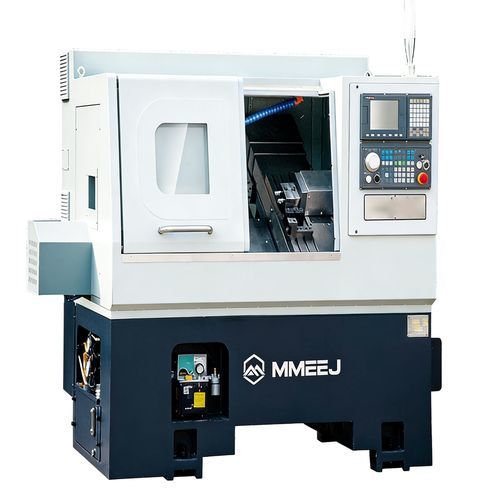

CNCフライス加工センター HX series横型2軸XZ
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸, XZ
- 構造
- スピンドル
- その他の特徴
- 高剛性, バー加工用
- 直径
400 mm
(15.75 in)- X軸移動距離
800 mm
(31.5 in)- Z軸移動距離
250 mm
(9.84 in)- 主軸力
5.5 kW, 11 kW, 18.5 kW
(7.48 hp, 14.96 hp, 25.15 hp)- 回転速度
3,500 rpm, 4,000 rpm, 5,000 rpm
(21,991.149 rad.min-1, 25,132.741 rad.min-1, 31,415.927 rad.min-1)
詳細
機械説明:
高剛性一体鋳造ベッドにより高い振動吸収性と低変形を実現しています。
30°傾斜ベッドによりワークの着脱と切りくず排出が容易です。
高速移動により生産性を確保します。
T字型ガング工具タレットは工具交換時間を短縮し、複合工具の使用に対応します。側面切削用パワーツールはオプションです。
主要技術パラメータ（要約）:
特長 / 仕様:
高剛性一体鋳造ベッドにより高い振動吸収性と低変形を実現しています。
30°傾斜ベッドによりワークの着脱と切りくず排出が容易です。
高速移動により生産性を確保します。
T字型ガング工具タレットは工具交換時間を短縮し、複合工具の使用に対応します。側面切削用パワーツールはオプションです。
主要技術パラメータ（要約）:
- モデル: HX36、HX46、HX52
- 制御装置（標準/オプション）: SYNTEC 22TA / （FANUC Oi-TF PLUS、SIEMENS 828D）
- 最大旋回径: 400 mm；最大切削径: 380 mm；最大加工長: 350 mm
- X / Z送り量: 800 mm / 250 mm；早送り X / Z: 25 m/min
- 主軸テーパー: A2-4（HX36）、A2-5（HX46）、A2-6（HX52）
- 油圧チャック: 5インチ；主軸穴径 / 通し穴径: HX36 43 / 35 mm；HX46 56 / 45 mm；HX52 62 / 51 mm
- 主軸タイプ＆出力: HX36 機械式 5.5 kW；HX46 電動 11 kW；HX52 電動 11 kW
- 主軸最高回転数: HX36 4000 rpm；HX46 5000 rpm；HX52 3500 rpm
- 位置決め精度 X/Z: 0.01 mm；繰返し精度: 0.006 mm；主軸鼻端振れ: 0.003 mm
特長 / 仕様:
- 商用表示: Turn & Mill Lathe（ガング工具旋盤）
- ブランド: MMEEJ
- 対応モデル: HX36、HX46、HX52
- ガイド / ボールねじ: ボールねじ式；X/Zねじ径 32/32 mm；ガイド幅 35/35 mm
- 主軸トルク: HX36 26.3 Nm；HX46 37 Nm；HX52 90 Nm
- 主軸駆動出力: HX36 11；HX46 18.5；HX52 18.5（提供値）
- X/Z軸モーター: 各 1.3 kW
- 用途: 産業生産における小〜中型部品の精密旋削・フライス加工
