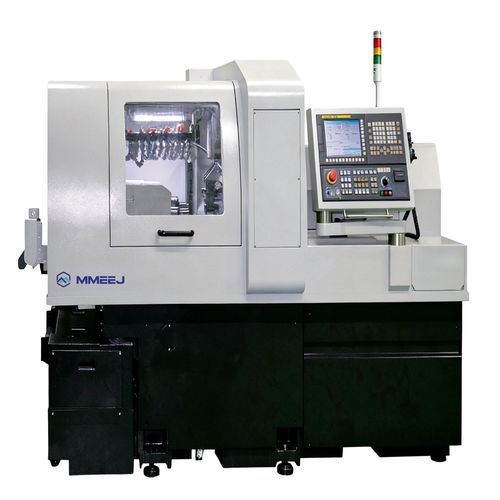

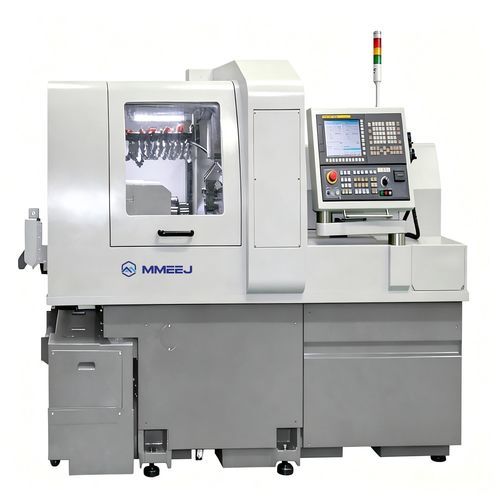

CNCスイス旋盤 XDI series多軸小部品製造長型部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- スピンドル数
- 多軸
- 応用
- 長型部品用, 小部品製造, 複雑部品用, シャフトおよび軸式部品加工用
- 性能
- 高精度
- 複合機能
- 穿孔, ミリング, ネジ立て
- 直径
26 mm, 32 mm
(1.02 in, 1.26 in)- 回転速度
6,500 rpm, 8,000 rpm
(40,840.704 rad.min-1, 50,265.482 rad.min-1)- 定格出力
2.2 kW, 5.5 kW
(3 hp, 7.5 hp)- 重量
6,300 kg
(13,889 lb)
詳細
製品概要:
XDIシリーズはスイス型の複合旋盤で、ワンセットアップで旋盤加工、フライス加工、穴あけ、タップ、インデックスなどの複数工程を実行します。主軸が切削工具に近接して送りを行うため、細長軸の変形を抑え、寸法精度を向上させ、小型で複雑な高精度部品の量産に適しています。
用途:
主要仕様:
オプション・構成:
XDIシリーズはスイス型の複合旋盤で、ワンセットアップで旋盤加工、フライス加工、穴あけ、タップ、インデックスなどの複数工程を実行します。主軸が切削工具に近接して送りを行うため、細長軸の変形を抑え、寸法精度を向上させ、小型で複雑な高精度部品の量産に適しています。
用途:
- 自動車、電子機器、金物向けの軸や細長部品
- 医療部品や不定形の高精度部品
- 複数工程の加工を要する小物の大量生産
主要仕様:
- 型式: XDI 26、XDI 32（XDIシリーズ）
- NCシステム: Fanuc-31iB
- 最大加工径: Ø26 mm（XDI 26） / Ø32 mm（XDI 32）
- Z1ストローク: 350 mm（H） / 100 mm（N）
- 主軸回転数: 8,000 rpm（XDI 26） / 6,500 rpm（XDI 32）
- 主/副主軸モーター: 2.2/5.5 kW（仕様による）
- 旋削工具収容: □16 mm × 7（4+3）
- フロント工具ホルダ: ER16M × 4（Front 4 / Rear 7）
- 横穴加工: ER16 × 7（4+3）、6,000 rpm；モーター 1.0 kW（XDI 26） / 2.2 kW（XDI 32）
- B軸クロス: ER16 × 4（Front 4 / Rear 4）、6,000 rpm
- バック工具: ER16 × 9（固定3 + 駆動6）、オプション構成（駆動6 + クロス3 + 旋削2）
- 副主軸回転数: 8,000 rpm（XDI 26） / 6,500 rpm（XDI 32）；副主軸モーター: 2.2/5.5 kW
- 機械寸法（L×W×H）: 2,910 × 1,710 × 2,010 mm；質量: 6,300 kg
- 電力消費: 13.5 KVA（10.8 kW）または16.2 KVA（13 kW）（仕様による）
- 空気流量: 120–150 L/min
オプション・構成:
- 前後同時加工を可能にするダブルスピンドルまたはバックスピンドルによりサイクルタイムを短縮可能
- 駆動工具、クロス工具、旋削工具の各種オプションによる柔軟な工具構成
- 生産要件に応じたモーター・スピンドル構成の選択が可能
