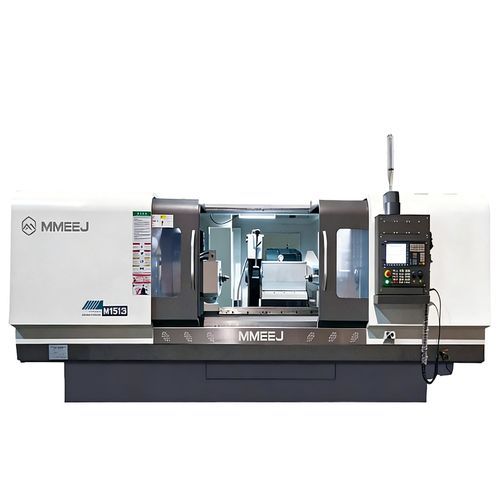

外径研削機 MK series

ガラス用加工用部品横型

概要
本機はT字型の移動テーブル配置を採用しています。基礎部品は樹脂砂型で成形され、主要構造はHT300パーライト鋳鉄で剛性と寸法安定性を確保しています。
NC装置によりX軸・Z軸を個別に制御し、X–Z二軸連動による自動外径円筒研削を可能にします。
ガラス、サファイア、炭化ケイ素、炭素繊維などの特殊材料や、減速機、工具柄、シリンダなどの産業用部品の研削に適しています。

仕様

• MK1320B — 芯間距離 (mm): 500, 750; 芯高 (mm): 135; 研削径 (外径) (mm): 8–200; 最大ワーク質量 (kg): 50
• MK1332 — 芯間距離 (mm): 1000, 1500; 芯高 (mm): 180; 研削径 (外径) (mm): 8–320; 最大ワーク質量 (kg): 150
• MK1620B — 芯間距離 (mm): 500, 750; 芯高 (mm): 135; 研削径 (外径) (mm): 8–200; 最大ワーク質量 (kg): 50
• MK1632 — 芯間距離 (mm): 1000, 1500; 芯高 (mm): 180; 研削径 (外径) (mm): 8–320; 最大ワーク質量 (kg): 150
• MK1350 — 芯間距離 (mm): 1500, 2000, 3000, 4000; 芯高 (mm): 270; 研削径 (外径) (mm): 25–500; 最大ワーク質量 (kg): 1000

主軸（Workhead）

• センターコーン (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• 主軸回転数／無段変速 (回/分) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

砥石ヘッド

• 最大砥石寸法 (外径×幅×内径) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• 砥石周速 (m/s): 全機種 35
• 最小設定単位 (mm): 全機種 0.0001

作業台

• 作業台最大回転角（時計回り °）: MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• 作業台最大回転角（反時計回り °）: MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

尾台（テールストック）

• センターコーン (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• 芯押し軸行程 (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

注
上記の数値は製品ページの仕様表に記載された各機種（MK1320B、MK1332、MK1620B、MK1632、MK1350）に対応する値です。
