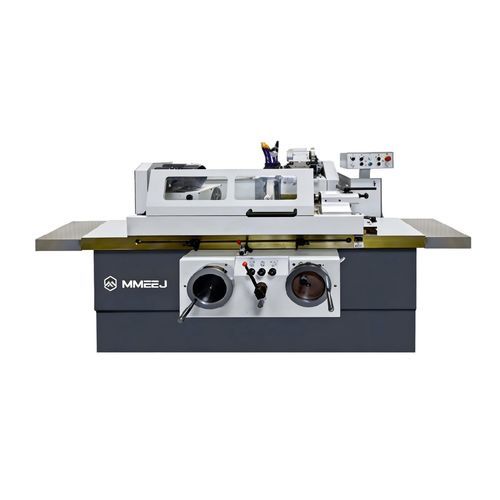

外径研削機 M14 series

加工用部品一般的普通型

概要
構造：左右の案内はP-V構造を採用し、高精度な手作業で摺り合わせされているため、高い精度と安定性を確保します。砥石の前後の送り案内はローラー式またはワイヤーレール構造が選択可能です。制御機構は古典的で、簡素かつ安全・信頼性があります。M1350、M1450、M1363シリーズは高安定性の油圧案内と高剛性の動的/静的圧力主軸を採用しています。ユニバーサルワークヘッドは反時計回りに最大+90°まで調整可能で、チャックによる内外錐形ワークの研削に対応します。

仕様（概要）

• モデル：M1420、M1432B、M1432H、M1450、M1463。
• 外径研削の最大長さ（O.D.）：モデルにより500〜5000 mm。
• 中心高：モデルにより125〜370 mm。
• 研削径（外径）：モデルにより5〜630 mm、内径（I.D.）：12〜250 mm。
• 内径研削の最大長さおよびワーク最大重量：最大320 mm（I.D.）、ワーク重量50〜3000 kg（モデルによる）。
• ワークヘッドの旋回：+90°調整可能。センターテーパはモデルによりMT4〜Metric 80#。
• 砥石寸法は最大600×75×305 mm、周速度：35 m/s。
• 手動送りと分解能：粗/細設定で最小0.001 mmまで（モデル依存）。
• 内部研削用主軸回転数や砥石寸法制約はモデルごとに異なります（正確なrpmや寸法はモデル選定を参照）。

特徴 / ハイライト

• P-V構造の案内を手作業で摺り合わせ、高精度と安定性を実現。
• 砥石の前後送り案内はローラー式またはワイヤーレール式が選択可能。
• 生産環境に適した、実績あるシンプルで信頼性の高い制御機構。
• 一部モデルは油圧式案内と高剛性主軸を採用し、性能を強化。
• ユニバーサルワークヘッドは+90°（反時計回り）まで調整可能で、チャックによる内外錐形の研削に対応。

用途と選定上の考慮点

• 外径・内径の円筒研削、軸や錐形部品、精密円筒部品の研削に適する。小型から大型ワークまで対応。
• 最大外径長、中心高、必要なワーク重量に応じてモデルを選択（M1420〜M1463で軽〜重作業をカバー）。
• 必要な剛性や保守性に応じてローラー式またはワイヤーレール式を選択。
• 最高の静的/動的精度や高負荷の主軸作業には、油圧案内と高剛性主軸を備えたモデルを検討。
• 最適なモデルと砥石構成の選定のために、ワークの寸法、重量、要求公差を提供してください。
