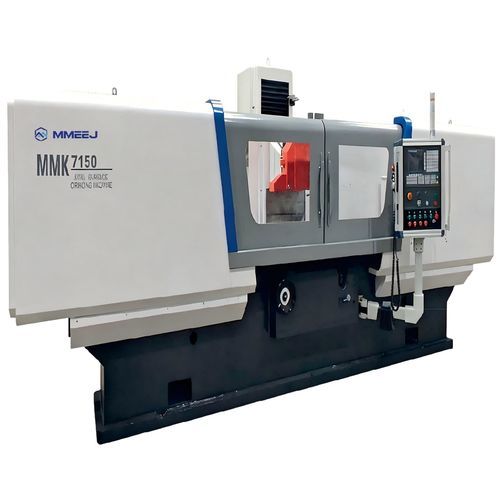

表面研削機 71 series表面加工用部品横型
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品
- 構造
- 横型
- 制御タイプ
- CNC
- その他の特徴
- 精密
- 軸間距離
最少: 100 mm
(4 in)最大: 775 mm
(31 in)- X軸移動距離
700 mm, 870 mm, 2,000 mm, 2,200 mm
(27.56 in, 34.25 in, 78.74 in, 86.61 in)- Y軸移動距離
300 mm, 450 mm, 560 mm, 680 mm, 820 mm
(11.81 in, 17.72 in, 22.05 in, 26.77 in, 32.28 in)- 重量
3,200 kg, 4,200 kg, 12,000 kg, 14,500 kg
(7,054.79 lb, 9,259.42 lb, 26,455.47 lb, 31,967.03 lb)
詳細
主な特徴と性能：
シリーズ71 横軸スピンドル 長方形テーブル 平面研削盤は、テーブル幅が≤400 mmのモデルではクロススライド構成を採用し、テーブル幅が>400 mmのモデルでは移動式コラム構成を採用します。主に研削砥石の周辺を用いてワークの平面を研削し、砥石の端面を用いて垂直面や溝を研削することも可能です。長方形テーブル、鋼製インサート付ガイドレール、硬質合金部品の加工や各種部品の精密仕上げに適しています。
仕様表（行は仕様項目、列は単位と機種値を示します）：
項目 | 単位 | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
テーブル寸法 | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
ワーク研削寸法 | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
テーブルストローク | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
サドル横送り量 | mm | 300 | 300 | 450 | 560 | 680 | 820
サドル横送り速度 | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
手動微少送り | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
スピンドル中心とテーブルの距離 | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
ワーク表面粗さ | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
テーブル平面度 | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
機械重量 | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500
技術仕様 / 仕様詳細：
シリーズ71 横軸スピンドル 長方形テーブル 平面研削盤は、テーブル幅が≤400 mmのモデルではクロススライド構成を採用し、テーブル幅が>400 mmのモデルでは移動式コラム構成を採用します。主に研削砥石の周辺を用いてワークの平面を研削し、砥石の端面を用いて垂直面や溝を研削することも可能です。長方形テーブル、鋼製インサート付ガイドレール、硬質合金部品の加工や各種部品の精密仕上げに適しています。
仕様表（行は仕様項目、列は単位と機種値を示します）：
項目 | 単位 | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
テーブル寸法 | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
ワーク研削寸法 | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
テーブルストローク | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
サドル横送り量 | mm | 300 | 300 | 450 | 560 | 680 | 820
サドル横送り速度 | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
手動微少送り | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
スピンドル中心とテーブルの距離 | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
ワーク表面粗さ | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
テーブル平面度 | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
機械重量 | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500
技術仕様 / 仕様詳細：
- シリーズ：シリーズ71 横軸スピンドル 長方形テーブル 平面研削盤
- レイアウト：テーブル幅≤400 mmはクロススライド、テーブル幅>400 mmは移動式コラム
- 主機能：砥石の周辺で平面を研削；砥石端面で垂直面や溝を研削
- 用途：長方形テーブル、鋼インサート付きガイドレール、硬質合金部品の加工、各種部品の精密仕上げ
- 機種とテーブル寸法（mm）：MG7125 250×630；MMCK7125 250×630；MMCK7140×8 400×800；MMK7150 500×2000；MT7160×16 600×1600；MT7180 800×2000
- ワーク研削寸法（mm）：MG7125 250×630×375；MMCK7125 250×630×375；MMCK7140×8 400×800×430；MMK7150 500×2000×550；MT7160×16 600×1600×550；MT7180 800×2000×550
- テーブルストローク（mm）：MG7125 700；MMCK7125 700；MMCK7140×8 870；MMK7150 2000；MT7160×16 2200；MT7180 2200
- サドル横送り量（mm）：300 / 300 / 450 / 560 / 680 / 820（機種別）
- サドル横送り速度（mm）：機種により範囲が異なる（例：15～1500；0～1400；10～950；75～1500）
- 手動微少送り（mm）：0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01（機種別）
- スピンドル中心–テーブル距離（mm）：機種ごとの値（例：550/110；550/100；605/110；775/160）
- ワーク表面粗さ（μm）：一部機種で Ra≤0.08、より大きな機種で最大 Ra≤0.63
- テーブル平面度（mm）：機種により 0.003/300 〜 0.01/1000
- 機械重量（kg）：3200 / 3200 / 4200 / 12000 / 12000 / 14500（機種別）
