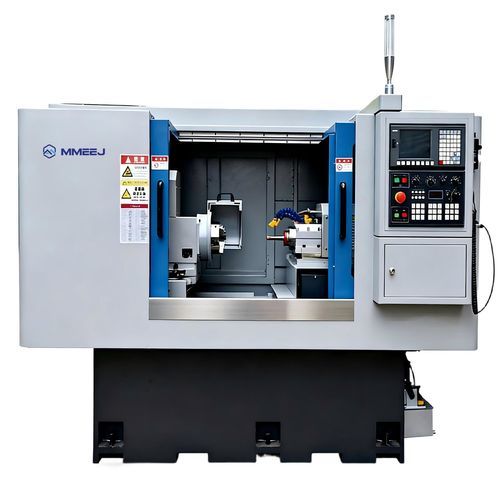

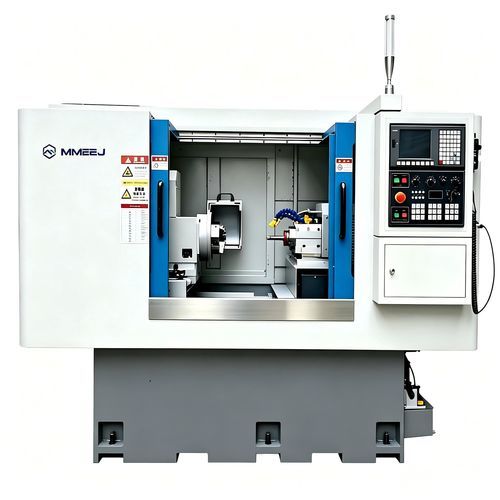

内径研削機 50-100

加工用部品横型CNC

概要
この内面円筒研削盤シリーズは高性能CNC制御を備え、内径の直穴、内側端面、内側溝、内側段差、内側R、内側テーパーおよび外側端面の加工に対応します。主軸は機械式または電動式を選択可能です。大量生産向けにロボット自動化システムと連携して使用できます。

用途

• 内径の直穴加工
• 内側端面
• 内側溝
• 内側段差
• 内側R
• 内側テーパー
• 外側端面

主軸オプション

• 機械式主軸
• 電動主軸

自動化
部品の搬送やインライン大量生産のための各種ロボット自動化システムと連携可能です。

技術データ表（モデル別）
モデル | 単位 | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
最大旋回直径 | mm | 530 | 400 | 500 | 800 | 900
研削可能穴径範囲 | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
研削深さ | mm | 150 | 200 | 600 | 450 | 1000
最大テーブルストローク | mm | 500 | 600 | 1000 | 800 | 1300
最大ワーク重量 | kg | 50 | 150 | 500 | 500 | 1200
研削ヘッド主軸回転数 | rpm | ワークの穴径に応じて選択してください。 | ワークの穴径に応じて選択してください。 | ワークの穴径に応じて選択してください。 | ワークの穴径に応じて選択してください。 | ワークの穴径に応じて選択してください。

特長 / 技術仕様

• 製品ファミリ：内面円筒研削盤
• 使用可能モデル：15-15CNC、20-20CNC、20-60CNC、50-45CNC、50-100CNC
• 最大旋回直径（mm）：530 / 400 / 500 / 800 / 900（モデル別）
• 研削穴径範囲（mm）：06–150、Ø30–200、50–500、Ø100–500（モデルにより異なる）
• 研削深さ（mm）：150 / 200 / 600 / 450 / 1000（モデル別）
• 最大テーブルストローク（mm）：500 / 600 / 1000 / 800 / 1300（モデル別）
• 最大ワーク重量（kg）：50 / 150 / 500 / 500 / 1200（モデル別）
• 研削ヘッド主軸回転数：穴径に応じて選択可能
• 制御：高性能CNCシステム
• 主軸オプション：機械式または電動式
• 自動化：大量生産向けロボット自動化システムに対応
