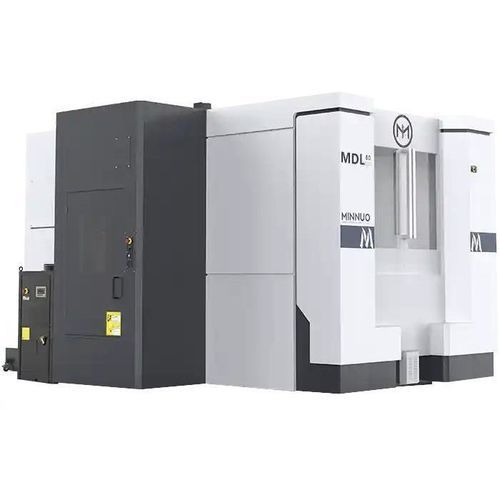

5軸マシニングセンタ MDL series

横型スチール用アルミニウム用

製品概要
MDLシリーズは、高生産・高剛性の切削作業向けに設計された水平マシニングセンタです。移動量はX1000 mm × Y800 mm × Z630 mm、主軸回転数は50～6000 rpm（可変）、軸送り速度は最大10,000 mm/minで、自動車、重機、油圧部品の加工に適しています。

主な特長

• 多面加工に適した水平レイアウト：ワークを一度のセットで複数面加工可能。箱型・直方体部品に最適です。
• X/Y/Z移動量：1000/800/630 mm。複雑形状や厳しい公差を持つ中〜大型部品に対応します。
• 主軸回転数（50–6000 rpm）：鋳鉄、アルミ、合金鋼などの荒加工〜仕上げ加工に対応する広い回転域。
• 高速送り（最大10,000 mm/min）：軸の高速移動により非切削時間を短縮し、生産性を向上します。
• 高荷重対応のロータリーテーブル（オプション）：重量ワークや治具を支え、4面加工のインデックス機能を提供します。

推奨構成

• テーブル構成：水平ロータリーテーブル、ダブルパレットシステム、高精度ロータリーテーブル（B軸＋C軸）。
• 主軸構成：高精度主軸、水冷主軸、高トルク主軸。
• 冷却システム：内部冷却、加圧冷却、ミスト冷却。
• 自動化：ATC（自動工具交換装置）、ATMS（自動工具測定装置）、自動搬送システム。
• CNC制御：高性能CNC（FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等）。
• 精度保証：レーザー干渉計測システム、熱補償システム、グレーティングスケールフィードバック、エンコーダーシステム。
• 駆動システム：高負荷サーボモータ駆動、高速サーボモータ。
• 安全保護：全閉型防護、非常停止システム。

導入事例

• 顧客：油圧ポンプメーカー（南米）。
• ワーク：内外面精密加工が必要な鋳鉄ポンプハウジング。
• 構成：MDL＋CNC第4軸ロータリーテーブル、40T ATC、BT50主軸、FANUCコントローラ。
• 結果：一回のセットアップで4面加工（ボーリング、ねじ切り、溝加工）を完了。寸法精度±0.008 mmを達成し、複数再固定が必要な立形MCに比べサイクルタイムを34%短縮。

製品仕様
Specifications | Unit | MDL50 | MDL63 | MDL63A
X/Y/Z axis travel | m | 800/800/630 (Inline spindles) / 800/800/610 (electric spindle) | 800/800/630 (Inline spindles) / 800/800/600 (electric spindle) | 1000/800/630
X/Y/Z axis Max. rapid traverse | m/min | 54 | 40 | 40
X/Y/Z axis feed speed | mm/min | 1~10000 | 1~10000 | 1~10000
Spindle speed | rpm | 50~10000 (Inline spindlesⅠ) / 50~5000 (Inline spindlesⅠ) / 50~18000 (electric spindle) | 50~6000 (Inline spindles) / 50~12000 (electric spindle) | 50~6000 (Inline spindles)
Spindle taper | mm | HSK63A | HSK100A | HSK100A
Spindle diameter | / | φ80 | φ100 | φ100
Transmission type | / | Stepless | / | /
Spindle motor power | kW | 15/18.5 (Inline spindles) / 25/35 (electric spindle) | 22/26 (Inline spindles) / 25/55 (electric spindle) | 22/26
Spindle lubrication | / | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication (Inline spindles) / Oil-air lubrication (electric spindle) | Oil and grease lubrication
Tool capacity | / | 24 | 28 | 28
Tool selection | / | Randomization | Randomization | Randomization
Tool change time | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Max. tool diameter | mm | φ75 (empty space: φ150) | φ110 (empty space: φ230) | φ110 (empty space: φ230)
Max. tool length | mm | 360 | 390 | 390
Max. tool weight | kg | 8 | 20 | 20
Positioning Accuracy | mm | 0.008 | 0.008 | 0.008
Repeat positioning accuracy | mm | 0.004 | 0.004 | 0.004
Machine dimensions (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Net weight | kg | 9000 | 11000 | 12000
CNC system | / | FANUC 31i | FANUC 31i | FANUC 31i

技術仕様

• X/Y/Z移動量（代表的なMDLモデル）：1000 / 800 / 630 mm。
• 主軸回転幅（代表値）：50–6000 rpm（バリアントや主軸タイプにより異なる）。
• 最大軸送り速度：最大10,000 mm/min。
• 工具マガジン：モデルにより24–28本。
• 主軸アタッチメントの選択肢：HSK63A、HSK100A（モデルにより異なる）。
• 位置決め精度：0.008 mm、繰り返し精度：0.004 mm。
• 推奨CNCコントローラ：FANUC 31i（MDLバリアントで一般的な選択）。
