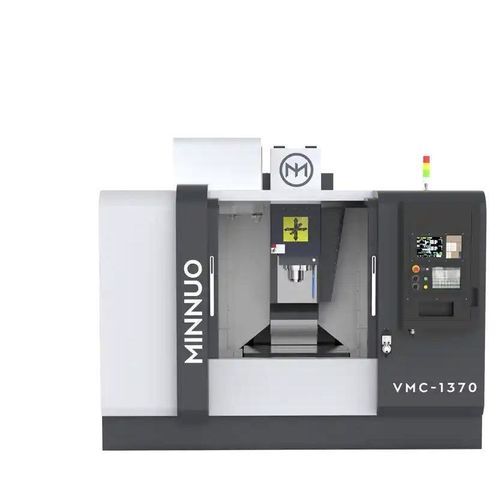

3軸マシニングセンタ VMC1370

縦型スチール用アルミニウム用

製品概要
VMC1370は、中〜大型部品の多工程・高効率加工向けに設計された立形CNC加工センタです。1300×700×700 mmの可動域、高速の早送り・送り速度、BT40主軸を備え、金型部品、構造フレーム、自動車部品、電子機器筐体などに適します。

モデル詳細

• X/Y/Z移動量: 1300 × 700 × 700 mm
• X/Y/Z最大送り速度: 8000 mm/min
• X/Y/Z最大早送り速度: 20/20/15 m/min

主な特長

• 広い作業領域（1300×700×700 mm） — プレートや治具、筐体部品に対応。
• 高速度の早送り（20/20/15 m/min） — 加工間の非切削時間を短縮。
• 8000 mm/minの送り速度 — アルミニウムや一般鋼の切削除去に有効。
• 剛性の高いベッドとコラム — 高負荷加工時の安定性と熱安定性を確保。
• 自動工具交換（24本典型） — 中断なしでの多工程加工を可能にします。

推奨構成

• 主軸：高精度スピンドル（SKF、NSK）、スルースピンドル冷却オプション。
• 給送系：サーボモータ、リニアガイド、ボールねじ。
• 冷却：遠心ポンプまたは振動ポンプ；水溶性冷却剤または油性冷却剤。
• CNCコントローラ：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi（顧客選択）。
• 工具系：ディスク／チェーン／カセット型ATCなど。
• 計測・監視：リニアスケール、工具破損検出、Renishawプローブ（例：OMP60、TS27R）。
• その他オプション：チップコンベヤ、オイルミストコレクタ、オイルクーラ、クーラントタンク、ロボット連携。

適用事例

• 顧客：電子構造部品供給業者（タイ）。
• 加工物：アルミ合金支持フレーム、1280 × 640 mm。
• 使用構成例：VMC1370、主軸10,000 rpm、30T ATC、Siemensコントローラ（例）。
• 結果：一回の段取りでフレームのフライス加工とコーナープロファイルを完了；テーブル全域で位置決め精度±0.007 mm内を保持。

製品仕様（VMC1370の選択値）
テーブル寸法: 1500×700 mm
テーブル最大積載: 900 kg
X/Y/Z移動量: 1300×700×700 mm
主軸中心～コラム距離: 752 mm
主軸端面～テーブル面距離: 150–850 mm
X/Y/Z最大送り速度: 8000 mm/min
X/Y/Z最大早送り: 20/20/15 m/min
主軸回転数: 8000 r/min（標準）
主軸テーパー: BT40
主軸出力: 11/15 kW
X/Y/Z軸サーボ出力: 4/4/5 kW（典型）
ガイド方式: 三方向ガイドウェイ
T溝: 5-18×145 mm
繰り返し位置決め精度: ±0.005 mm
ツールマガジン: ディスク型、24本（典型）
最大工具重量: 8 kg；最大工具長: 300 mm
電力容量: 22 kVA
機械外形（L×W×H）: 3600×3000×2700 mm
質量（概算）: 11000 kg

技術仕様

• モデル／シリーズ: VMC1370
• 作業範囲 (X×Y×Z): 1300 × 700 × 700 mm
• テーブル: 1500 × 700 mm、最大荷重 900 kg
• 最大送り速度: 8000 mm/min
• 最大早送り: 20/20/15 m/min (X/Y/Z)
• 主軸: 8000 r/min（標準）、BT40テーパー
• 主軸出力: 11/15 kW（典型）
• ツールマガジン: ディスクATC、24本（典型）；最大工具重量 8 kg、長さ 300 mm
• 繰り返し精度: ±0.005 mm
• 代表的な制御: FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi
• オプション: 冷却システム、チップコンベヤ、Renishawプローブ、各種ATC、オートメーション
• 設置面積 (L×W×H): 約3600×3000×2700 mm；質量 約11000 kg
