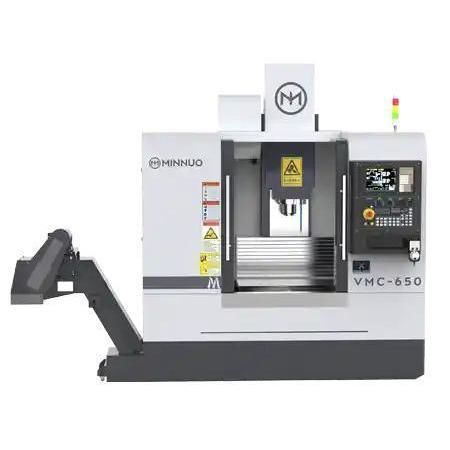

3軸マシニングセンタ VMC650縦型製粉タップ加工
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 関連機能
- 製粉, ドリル, タップ加工
- その他の特徴
- 精密, 高精度, 高速, 工具自動取り換え機能付, フォーマット手段
- X軸移動距離
650 mm
(25.59 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
2.6 kW, 2.8 kW
(3.54 hp, 3.81 hp)- X軸の移動速度
32 m/min
- Y軸の移動速度
32 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
350 kg
(772 lb)- 最大ツール重量
7 kg
(15.4 lb)- 位置決め精度
0.004 mm
(0.00016 in)- 総重量
4,500 kg
(9,920.8 lb)- 全長
2,300 mm
(90.6 in)- 全幅
2,000 mm
(78.7 in)- 全高
2,300 mm
(90.6 in)
詳細
製品概要
VMC650は、中型部品や金型のフライス加工、穴あけ、タップ加工、ボーリングに対応するCNC立形マシニングセンターです。剛性の高い機械構造と高精度コンポーネントを組み合わせ、荒加工から仕上げ加工まで一貫した加工精度を実現します。生産現場向けに設計されています。
主要モデル仕様
主な特徴
推奨構成
適用事例
製品仕様
VMC650は、中型部品や金型のフライス加工、穴あけ、タップ加工、ボーリングに対応するCNC立形マシニングセンターです。剛性の高い機械構造と高精度コンポーネントを組み合わせ、荒加工から仕上げ加工まで一貫した加工精度を実現します。生産現場向けに設計されています。
主要モデル仕様
- X/Y/Z軸移動量：650 × 400 × 500 mm
- 最大送り速度（X/Y/Z）：10,000 mm/min
- 最大早送り速度（X/Y/Z）：32/32/30 m/min
主な特徴
- 移動量：X650 mm、Y400 mm、Z500 mmで中型ワークや金型に対応。
- 高速加工対応：最大送り10,000 mm/min、X/Y早送り最大32 m/min。
- 多工程加工：フライス、穴あけ、タップ、ボーリングを一工程で実行可能。
- 高精度部品：複雑形状の加工に対応する繰り返し精度±0.004 mm。
- 堅牢な構造：堅固なフレームとリニアガイドで重切削時の安定性を確保。
推奨構成
- テーブル：固定テーブルまたは回転テーブル
- スピンドル：高精度スピンドル、高速スピンドル、高トルクスピンドル
- 冷却方式：内部冷却、高圧冷却、ミスト冷却
- 駆動方式：サーボモータ駆動、リニアモータ駆動、高負荷サーボ
- CNC制御：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等
- 自動化：自動工具交換装置（ATC）、自動工具測定、全自動搬送
- 精度補助：レーザー干渉計、熱補償、リニアスケールフィードバック
- 振動制御：アクティブ振動制御、インテリジェント補償
- 安全：全閉じ保護、非常停止装置
適用事例
- 顧客：精密金型メーカー（韓国）
- ワーク：複雑な金型キャビティおよび金属部品
- 構成：自動工具交換装置とチップコンベアを装着したVMC650
- 結果：複雑キャビティで±0.005 mmの公差を達成；高速切削と早送りにより加工時間を約20%短縮；表面粗さ改善と工具摩耗低減；一工程で荒加工と仕上げを完了。
- 顧客の声：生産性と精度が向上し、作業フローが簡素化された。
製品仕様
- テーブルサイズ：900 × 400 mm
- テーブル最大積載量：350 kg
- スピンドル中心～コラム距離：476 mm
- スピンドル先端～テーブル距離：100–600 mm
- スピンドル回転数：8,000 rpm
- スピンドルテーパー：BT40
- スピンドルモータ出力：5.5 / 7.5 kW
- 軸サーボ出力（X/Y/Z）：2.6 / 2.6 / 2.8 kW
- ガイド方式：リニアレール
- T溝：3 × 18 × 125 mm
- 繰り返し精度：±0.004 mm
- 工具マガジン：Bucket / Disc、容量16工具
- 最大工具重量：7 kg
- 最大工具長：250 / 300 mm
- 電力容量：10 kVA
- 機械寸法（L×W×H）：2300 × 2000 × 2300 mm
- 概算重量：約4,500 kg
