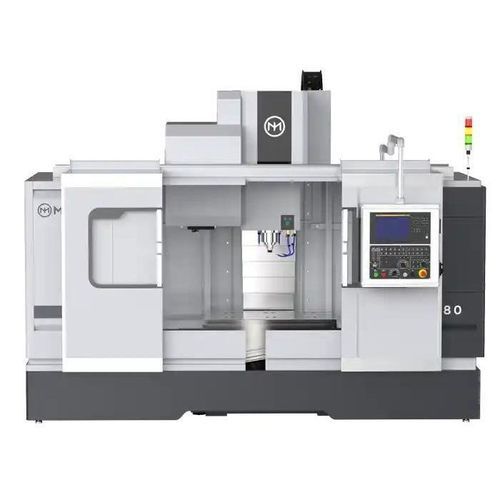

3軸マシニングセンタ VMC 1580縦型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, アルミニウム用
- タイプ
- コラム型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション, 40ツール
- 関連機能
- 製粉
- 応用
- 大きなワークピース, 型用, アルミニウム産業用, アルミニウムプレート用
- その他の特徴
- 高性能, 高精度, 高剛性, 前進高速式, 工具自動取り換え機能付, 工具交換装置付, ディスク
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
最少: 6,000 rpm
(37,699 rad.min-1)最大: 10,000 rpm
(62,832 rad.min-1)- 出力
最少: 15 kW
(20.39 hp)最大: 18 kW
(24.47 hp)- 加工部品の最大高さ
最少: 150 mm
(6 in)最大: 900 mm
(35 in)- X軸の移動速度
166.67 mm/s
- Y軸の移動速度
166.67 mm/s
- Z軸の移動速度
16 m/min
- 最大テーブル積載量
1,500 kg
(3,307 lb)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
12,000 kg
(26,455.47 lb)- 全長
4.3 m
(14'01" )- 全幅
3.5 m
(11'05" )- 全高
3.2 m
(10'05" )
詳細
概要
VMC 1580は中〜大型部品向けに設計された高速度立形CNCマシニングセンタです。X/Y/Z移動量は1500 × 800 × 700 mmで、大型金型、構造用プレート、アルミフレーム、機械部品の加工に適しています。高い送り速度と高速移動により、非切削時間を短縮します。
主な性能
主要特徴
推奨構成
適用事例（例）
製品仕様（抜粋）
技術仕様
VMC 1580は中〜大型部品向けに設計された高速度立形CNCマシニングセンタです。X/Y/Z移動量は1500 × 800 × 700 mmで、大型金型、構造用プレート、アルミフレーム、機械部品の加工に適しています。高い送り速度と高速移動により、非切削時間を短縮します。
主な性能
- 早送り：X/Y 20 m/min、Z 16 m/min
- 最大送り速度：10,000 mm/min
- 大型ワークや重い治具に対応するテーブルと支持構造
主要特徴
- 大きな移動量（1500×800×700 mm）： 大型金型、板状ワーク、アセンブリに対応。
- 超高速移動： X/Y 20 m/min · Z 16 m/min により非切削時間を低減。
- 高送り能力（10,000 mm/min）： アルミ、鋼、一般機械材料の荒仕上げ・仕上げ加工を効率化。
- 大型鋳鉄構造： 剛性の高いベースとコラムが振動を吸収し寸法精度を向上。
- 柔軟なツーリング： 自動工具交換機（典型24〜40本）オプションでワンセットアップの多段加工に対応。
推奨構成
- 主軸系： 高精度主軸（SKF、NSK）、センタークーラント主軸対応。
- 送り系： サーボまたはステッパーモータ、リニアガイド、ボールねじ。
- 冷却系： 遠心ポンプまたは振動ポンプ対応。水溶性および油性冷却剤に対応。
- CNC制御： FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等に対応。
- 計測・監視： Heidenhainリニアスケール、Renishawプローブ（OMP60/TS27R）、工具破損検出オプション。
- その他オプション： チップコンベヤ、オイルミストコレクタ、オイルクーラ、クーラントタンク、マルチジョイントロボットアーム。
適用事例（例）
- ワーク： アルミ合金金型ベース 1420 × 780 × 90 mm。
- 構成： VMC 1580、主軸10,000 rpm、30T ATC、Siemens制御。
- 結果： ワンセットアップで粗取りと仕上げを完了。表面粗さ Ra ≤ 1.2 μm、平面度 0.01 mm以内、サイクルタイム約27%短縮、手作業仕上げの削減。
製品仕様（抜粋）
- テーブルサイズ：1700×800 mm
- テーブル最大積載量：1500 kg
- X/Y/Z移動量：1500 × 800 × 700 mm
- 主軸中心〜コラム間距離：871 mm
- 主軸端面〜テーブル面距離：150–900 mm
- 最大送り速度：10,000 mm/min
- 最大早送り：20 / 20 / 16 m/min
- 主軸回転数：6000 r/min (VMC1580)
- 主軸筒寸法：BT50
- 主軸モータ出力：15/18 kW
- X/Y/Z軸サーボ出力：4.5/4.5/4.5 kW
- ガイド方式：Two lines and one hard guide
- Tスロット：5-22×145 mm
- 繰返し位置決め精度：±0.005 mm
- 工具マガジン：ディスク型、典型24本（設定可能）
- 最大工具長：300 mm
- 電力容量：30 kVA
- 機械寸法（L×W×H）：4260×3545×3200 mm
- 重量（約）：12,000 kg
技術仕様
- 型式：VMC 1580
- X/Y/Z移動量：1500 × 800 × 700 mm
- 最大送り速度：10,000 mm/min
- 早送り（X/Y/Z）：20 / 20 / 16 m/min
- 主軸回転数：6000 r/min
- 主軸筒寸法：BT50
- 主軸モータ出力：15/18 kW
- テーブル最大積載量：1500 kg
- 繰返し位置決め精度：±0.005 mm
- 工具マガジン：ディスク型、典型24本（設定可能）
- 標準オプション：Heidenhainリニアスケール、Renishawプローブ、チップコンベヤ、オイルミストコレクタ、クーラントタンク
