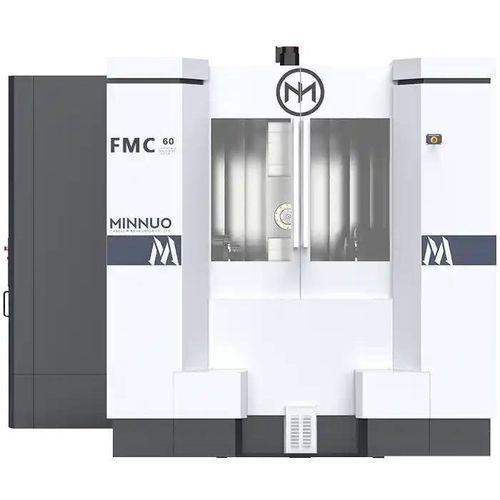

5軸マシニングセンタ FMC series横型パレット交換装置付き
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- その他の特徴
- パレット交換装置付き
- X軸移動距離
630 mm, 780 mm
(24.8 in, 30.71 in)- Y軸移動距離
620 mm, 750 mm
(24.41 in, 29.53 in)- Z軸移動距離
710 mm, 800 mm
(27.95 in, 31.5 in)- 回転速度
8,000 rpm, 10,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1)- テーブル回転(C軸)
最少: 1 °
最大: 360 °
- 最大テーブル積載量
400 kg
(882 lb)- 最大ツール重量
8 kg, 25 kg
(17.6 lb, 55.1 lb)- ツール交換時間
最少: 1.2 s
最大: 4.2 s
- 総重量
10,000 kg, 19,000 kg
(22,046.23 lb, 41,887.83 lb)
詳細
製品概要
FMC Seriesは、小〜中型部品の多面自動加工向けに設計された5軸横型のフレキシブル生産セルです。500×500 mmの回転テーブル（FMC5008）や最大テーブル荷重400 kg、深いポケットや長いプロファイルに対応する軸移動量を備えます。
主な特長
推奨構成
適用事例
製品仕様
技術仕様
FMC Seriesは、小〜中型部品の多面自動加工向けに設計された5軸横型のフレキシブル生産セルです。500×500 mmの回転テーブル（FMC5008）や最大テーブル荷重400 kg、深いポケットや長いプロファイルに対応する軸移動量を備えます。
主な特長
- 500×500 mmの回転テーブル：1クランプでの4面加工を可能にし、再位置決め時間を短縮します。
- 最大テーブル荷重400 kg：鋳物、バルブボディ、ギアハウジングなど中量部品を支持します。
- 軸移動量（FMC5008）：X 780 mm · Y 750 mm · Z 800 mm — 深いポケットや長尺プロファイルに適合。
- 重力を利用した切りくず排出の横型レイアウト：工具寿命と表面品質を改善します。
- FMS対応：パレットプール、ローディングアーム、ラインサイド自動化との統合が可能。
推奨構成
- ワークテーブル：横型回転テーブル、デュアルパレットシステム、高精度回転テーブル（B軸＋C軸）。
- 主軸：高精度主軸、水冷主軸、高トルク主軸。
- 冷却：内部冷却、加圧冷却、高圧冷却、ミスト冷却。
- 自動化：ATC、ATMS、自動搭載・除去システム。
- CNC：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等。
- 精度保証：レーザー干渉計測システム、温度補償、ガラススケールフィードバック、エンコーダシステム。
- 駆動系：高負荷サーボモータ、高速サーボモータ。
- 安全対策：全覆いガード、非常停止システム。
適用事例
- 顧客：精密機械の下請け（欧州）。
- ワーク：アルミ製ギアハウジング（鋳造）。
- セットアップ：パレットチェンジャー付FMC、60ステーションATC、回転テーブル、Renishawプロービング。
- 結果：手動での反転なしに1回のセットアップで4面加工を完了。縦型機での手動反転と比べサイクル短縮45％、表面粗さRa ≤ 1.0 μm、300 mmプロファイルで精度±0.006 mm、ロボットローダーによる24時間連続稼働。
製品仕様
- 型番：FMC4008 / FMC5008。
- テーブルサイズ（mm）：400×400 / 500×500。
- 最大テーブル荷重（kg）：400 / 400。
- テーブルインデックス（A×C °）：1°×360° / 1°×360°。
- 交換テーブル数：8 / 8。
- 移動量 X/Y/Z（mm）：630/620/710 / 780/750/800。
- 早送り速度（m/min）：60 / 54。
- 主軸回転数（rpm）：最大10,000 / 最大8,000。
- 工具取付：BT40（FMC4008） / BT50（FMC5008）；工具マガジン容量 40本。
- 工具交換時間：1.2 s（工具‑工具） / 3.4 s（切削‑切削） — FMC4008；2.0 s / 4.2 s — FMC5008。
- 最大工具重量（kg）：8 / 25。最大工具長（mm）：350 / 500。
- ステーション切替時間（s）：5 / 6。
- 機械重量（kg）：10,000 / 19,000。設置寸法（mm）：4000×7400 / 4090×7955。
技術仕様
- シリーズ名：FMC Series。
- 回転テーブル：500×500 mm（FMC5008）。
- 最大テーブル荷重：400 kg。
- 軸移動量（FMC5008）：X 780 mm、Y 750 mm、Z 800 mm。
- テーブルインデックス：1° × 360°（A × C）。
- 早送り：最大54 m/min（FMC5008） / 60 m/min（FMC4008）。
- 主軸オプション：最大10,000 rpm（FMC4008） / 8,000 rpm（FMC5008）。
- 工具規格：BT40またはBT50；40ポジションマガジン。
- 機械重量と設置寸法：10,000 kg、4000×7400 mmから19,000 kg、4090×7955 mmまで。
