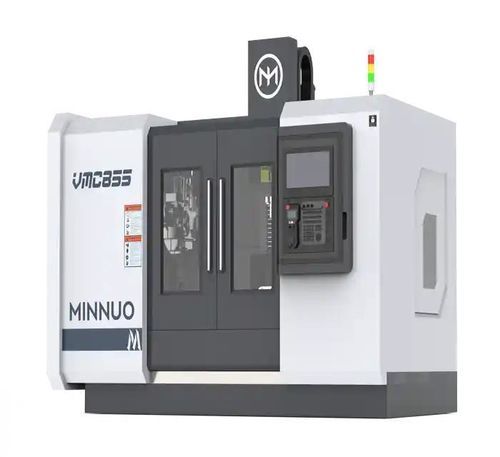

3軸マシニングセンタ VMC855

縦型製粉タップ加工

製品概要
VMC855は中型部品や金型の高精度加工向けに設計されたCNC立形マシニングセンターです。フライス、穴あけ、タップ、ボーリングなどの加工に対応し、広い移動量と剛性の高い構造で生産現場で安定した加工結果を実現します。

主な特徴

• 広い移動量：X 800 mm、Y 550 mm、Z 550 mm — 中型部品・金型に適合。
• 高速加工：最大送り速度 10,000 mm/min、早送り最大 32 m/min により効率的なサイクル。
• 多用途加工：フライス、穴あけ、タップ、ボーリングおよび多工程対応。
• 高精度：繰返し位置決め精度 ±0.004 mm により仕上げ・荒加工での厳しい公差に対応。
• 安定した構造：大型／重量ワークの加工でも精度を維持する剛性設計。

推奨構成

• 主軸システム：高精度スピンドル（SKF、NSK）、センタークーラント主軸オプション。
• 送りシステム：サーボモーターまたはステッピングモーターの選択；リニアガイドおよびボールねじ。
• 冷却システム：遠心ポンプ、振動ポンプ；水溶性または油性冷却剤の選択。
• CNC制御：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等に対応。
• 工具システム：ディスク、チェーン式、リニア型ツールチェンジャー。
• 測定・監視：Heidenhain直線スケール；Renishaw OMP60/TS27Rプローブ；工具折損検出。
• その他オプション：チップコンベヤ、オイルミストコレクタ、オイルクーラー、冷却水タンク、多関節ロボットアーム。

導入事例

• 顧客：自動車部品メーカー（日本）。
• 加工ワーク：精密エンジン部品およびトランスミッション部品。
• 成果：厳しい公差達成（±0.005 mm）、表面仕上げの向上、サイクルタイム短縮、高い再現性および生産性向上。

製品仕様（VMC855抜粋）
Specifications | 単位 | VMC855
テーブル寸法 | mm | 1000×550
テーブル最大荷重 | kg | 500
X/Y/Z ストローク | mm | 800×550×550
主軸中心〜コラム間距離 | mm | 590
主軸端面〜テーブル面距離 | mm | 120-670
X/Y/Z 最大送り速度 | mm/min | 10000
X/Y/Z 最大早送り | m/min | 32/32/30
主軸回転数 | r/min | 8000
主軸テーパー | 種類 | BT40
主軸モーター出力 | kW | 7.5/11
X/Y/Z サーボモーター出力 | kW | 3.9/3.9/3.6
ガイド方式 | - | rails
繰返し位置決め精度 | mm | ±0.004
ツールマガジン | - | ディスク（ツールチェンジャー）
工具容量 | - | 24T
最大工具質量 | kg | 8
最大工具長さ | mm | 300
電力容量 | kVA | 15
機械寸法（L×W×H） | mm | 2600×2380×2700
質量（約） | kg | 5000

技術仕様

• 型式：VMC855
• X/Y/Z ストローク：800 × 550 × 550 mm
• テーブル寸法：1000 × 550 mm
• テーブル最大荷重：500 kg
• 最大送り速度（X/Y/Z）：10,000 mm/min
• 最大早送り（X/Y/Z）：32/32/30 m/min
• 主軸回転数：8000 r/min
• 主軸テーパー：BT40
• 主軸出力：7.5/11 kW
• X/Y/Z サーボ出力：3.9/3.9/3.6 kW
• 繰返し位置決め精度：±0.004 mm
• 工具容量：24 工具（ディスク）
• 最大工具質量：8 kg
• 機械寸法（L×W×H）：2600×2380×2700 mm
• 質量（概算）：5000 kg
