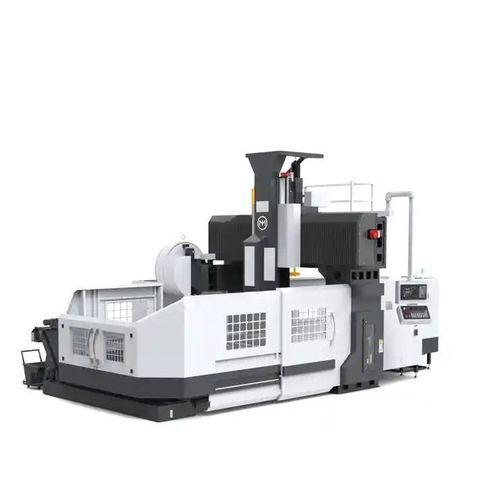

CNC穴あけ-研磨マシン XH1516

ガントリータイプ3軸建築用金属製フレーム用

概要
XH1516/XH1625シリーズは、大型部品の重切削ボーリング、フライス加工および複合加工向けに設計された高剛性の門型加工センターです。二段変速のギアヘッド主軸（スルースピンドル冷却対応）、CNCロータリーテーブル互換性、迅速な自動工具交換機（ATC）を備え、大型プレート、金型、構造部品の高精度・高剛性・高生産性を実現します。

主な技術仕様

• X軸移動量：1600 mm
• Y軸移動量：1500 mm
• Z軸移動量：750/500 mm
• 主軸回転数：6000 / 3000 rpm（二段変速）

主要特徴

• 広い移動範囲 – 1600 mm（X）、1500 mm（Y）、750/500 mm（Z）により大型ワークの多様な加工に対応。
• 高剛性構造 – 固定ブリッジの門型設計により、重量ワーク加工時の剛性と振動減衰を確保。
• 主軸オプション – 高速切削と高トルクの重切削に対応する二段変速ギアヘッド主軸（6000 rpm / 3000 rpm）。
• 重負荷対応 – 大型で複雑なワークを最小限の歪みで扱える堅牢な構造。
• 最適化されたCNC制御 – 高性能CNC（FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi等）に対応し、精密なフライス・穴あけ加工を実現。

推奨構成

• 主軸：高精度ベアリング（SKF、NSK）；高速、空冷または水冷の選択肢。
• CNC制御システム：FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi（顧客選択）。
• 治具：磁性チャック、V型治具、固定作業台治具。
• 駆動系：サーボモータ駆動、リニアモータ駆動、またはデュアルドライブシステム。
• 工具系：40本チェーン式工具マガジン、24本マガジン、自動ヘッド交換システム。
• 冷却系：高圧冷却、内蔵冷却、ミスト冷却、自動切削液供給。
• 補助オプション：スクリュー芯取コンベヤ、磁気ヒンジベルトコンベヤ、門型ローダ、Renishaw OMP60プローブ、Renishaw TS27Rツールセッター。

適用事例（例）

• 顧客：航空宇宙メーカー（米国）
• 用途：大型高精度航空宇宙部品の加工
• 典型構成：自動工具交換機、高速主軸、冷却システムを搭載したXH1520
• 達成結果：寸法精度 ±0.003 mm以内を維持；表面粗さ Ra ≤ 1.5 μmに改善；生産サイクル時間を18%短縮

機能に関する注意 / FAQ（製品関連のみ）

• ドリリングとフライスの門型機は、高いボーリング能力と強力なフライスのトルクを統合し、1回のワーク取り付けで複数工程（ドリル、タップ、荒取り/仕上げ）を実行できます。
• 標準構造は高剛性の固定ブリッジ、移動ラム（Z軸）、サーボ駆動主軸およびオプションの自動工具交換機やマルチスピンドルヘッドを含みます。
• 精度はMeehanite鋳物、レーザー校正、主軸の動的バランス、出荷前のフルロード加工試験により保証されます。

仕様

• モデル / シリーズ：XH1516 / XH1625 Series
• 構造：固定ブリッジ式門型、高剛性鋳物
• 移動量：X 1600 mm；Y 1500 mm；Z 750/500 mm
• 主軸：二段変速ギアヘッド主軸（6000 rpm / 3000 rpm）；高速または高トルク主軸のオプション；スルースピンドル冷却対応
• 工具：高速ATC；オプションの24/40工具マガジン；自動ヘッド交換システム
• CNC互換性：FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi（選択可能）
• 冷却 / チップ処理：高圧冷却、ミスト冷却、自動切削液供給；スクリューまたは磁気ベルトのチップコンベヤ
• オプションの計測・自動化：CNCロータリーテーブル、Renishaw OMP60プローブ、Renishaw TS27Rツールセッター、門型ローダ
• 典型的な用途：大型構造プレート、金型、機械ベース、風力塔フランジ、橋プレート、鉄道輸送部品、航空宇宙部品
