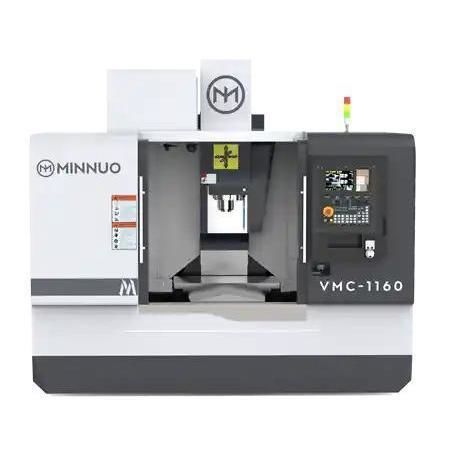

3軸マシニングセンタ VMC 1160

縦型スチール用アルミニウム用

製品概要
VMC 1160は中型部品の精密加工向けに設計された立形マシニングセンタです。送り量（可動量）：1100 × 600 × 600 mm。テーブル許容荷重：1000 kg。最大送り速度：10,000 mm/min。最大早送り（X/Y/Z）：32/32/30 m/min。金型、プレート、ブラケット、治具ベースなどの高速フライス加工に適しています。

主な特長

• 可動量1100×600×600 mm — 金型キャビティや治具ベースなど中型ワークに対応。
• 高速早送り — 非切削時間を短縮する32/32/30 m/minまでの早送り。
• 最大送り10,000 mm/min — アルミ・鋼材の荒加工および仕上げに対応。
• 高剛性鋳鉄（Meehanite）フレーム — 振動減衰と加工安定性を向上。
• ATCオプション（通常ディスク式24本） — 自動化された多工程加工をサポート。

機械仕様（抜粋）

• X/Y/Z軸可動量：1100 × 600 × 600 mm
• X/Y/Z最大送り速度：10,000 mm/min
• X/Y/Z最大早送り速度：32/32/30 m/min

推奨構成

• 主軸：高精度スピンドル（SKF、NSK）、センタークーラント対応。
• 送り系：サーボモータ、リニアガイド、ボールねじ。
• 冷却：遠心ポンプ、バイブレーションポンプ、水溶性または油性切削液。
• CNC：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi。
• 工具系：カラセル、チェーン式、リニア式工具交換機。
• 計測・監視：Heidenhainリニアスケール、工具破損検出、Renishaw OMP60 / TS27Rプローブ。
• その他オプション：チップコンベヤ、オイルミスト集塵機、オイルクーラー、冷却水タンク、多関節ロボット連携。

適用事例

• 顧客：精密治具供給業者（韓国）。
• ワーク：鋼・アルミ治具ベース、980 × 580 mm。
• 構成：VMC 1160、主軸8000 rpm、30T ATC、FANUC制御。
• 成果：ワンセットでの高速面削り、輪郭加工、タッピング；表面粗さ Ra ≤ 1.2 μm；寸法ばらつき ±0.007 mm。

製品仕様（抜粋）
テーブルサイズ | 単位 | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
テーブル最大荷重 | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z軸可動量 | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
スピンドル中心-コラム間距離 | mm | 476 | 590 | 580 | 650 | 752 | 871
スピンドル先端-テーブル面距離 | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z最大送り速度 | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z最大早送り | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
スピンドル回転数 | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
スピンドルテーパー | 形式 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
スピンドルモータ出力 | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
繰返し位置決め精度 | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
ツールマガジン | 種類 | Bucket/Disc | Disc（各種）（VMC1160はディスク型オプション）
工具容量 | | 16T/16T | 24T | 24T | 24T | 24T | 24T
工具最大重量 | kg | 7 | 8 | 8 | 8 | 8 | 15
機械寸法（L×W×H） | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
本体重量（約） | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

技術仕様

• モデル：VMC 1160（VMCシリーズ）
• 可動量（X×Y×Z）：1100 × 600 × 600 mm
• テーブル最大荷重：1000 kg
• 最大送り速度：10,000 mm/min
• 最大早送り（X/Y/Z）：32/32/30 m/min
• 標準スピンドル回転数：8,000 r/min
• スピンドルテーパー：BT40（オプションにより異なる）
• スピンドルモータ出力：最大 11/15 kW（構成依存）
• ツールマガジン：ディスク式、標準で24工具程度
• 繰返し精度：通常 ±0.005 mm（VMC1160）
• 機械寸法（L×W×H）：約 3100 × 2490 × 2380 mm
• 本体重量（約）：7000 kg
• 構造：高剛性のMeehanite鋳鉄フレームによる高速フライス対応
