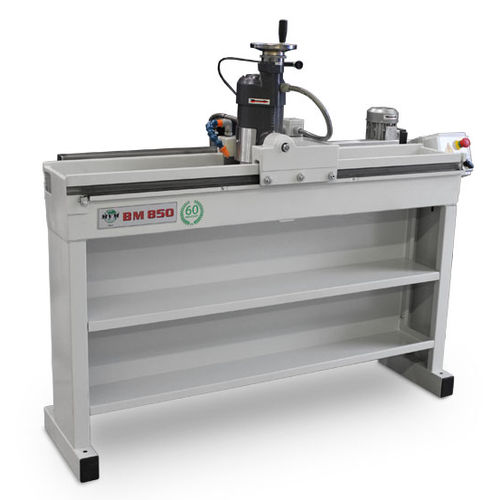

表面研削機 BM650/850

ナイフ用刃用縦型

製品概要
BMシリーズは、各種の小型直線刃の研削・研磨に適したコンパクトで汎用性のある研削盤です。テーブル長は650 mmと850 mmの2種を用意しています。適切なアクセサリにより、以下のような複数の刃種を処理できます：

• かんな刃（プレーナーブレード）
• 小型チッパー／シュレッダーナイフ
• 小型グラニュレータ刃
• 使い捨て刃（Tersa、Weinig、Sinus等）
• プロファイル形状の硬質合金（Widia）インサート

主な仕様

• 鋳鉄製ベッド
• 自動下降式の砥石ヘッド（所定高さで自動停止）
• 凹形状の研削用に傾斜可能な砥石ヘッド
• 交換可能な焼入れ・研削処理鋼板で覆われた摺動ガイド
• 0°–90°で回転する機械式ワークテーブル
• 冷却ポンプ標準装備
• チェーンドライブによる台車駆動
• 重ね合わせた4枚のかんな刃を同時に研ぐための段差ブロック標準付属

オプション（別売）

• ベース／スタンド
• マグネットチャック（マグネットテーブル）
• 台車速度可変 1–11 m/min
• 台車2段速度 5.5 / 11 m/min
• 刃先基準バー
• 追加ポンプ付外部タンク
• 0°基準チャック
• 走行量調整用スイッチ（ストローク短縮）
• 皮革用カッティングナイフ用クランピングツール
• 硬質合金用マグネットチャック
• Tersa、Centrofix、Terminus、Kanefusa、Sinus、Weinig用のクランピング装置

技術仕様

• モデル／シリーズ：BM（テーブル長 650 mm、850 mm）
• 種類：直線刃用研削盤
• 対応刃種：かんな刃、小型チッパー刃、グラニュレータ刃、使い捨て刃、Widia製プロファイルインサート
• ベッド材質：鋳鉄
• 砥石ヘッド：自動下降およびプリセット停止；凹面用傾斜機構
• ガイド：交換可能な焼入れ・研削鋼板
• テーブル：T溝付きの機械式回転テーブル（0°–90°）
• 台車駆動：チェーンドライブ、可変速度または二段速度の選択可
• 冷却：冷却ポンプ標準；外部タンクと追加ポンプはオプション
• 標準装備：段差ブロックおよびクランプで最大4枚の重ね合わせ刃を同時研削
• オプション装備：マグネットチャック、特殊クランピング工具、刃先基準装置、ベース、外部タンク／ポンプ
