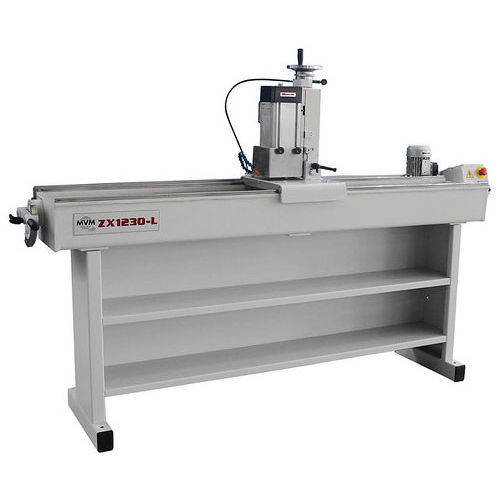

表面研削機 ZXL

刃用縦型電磁チャック付き

概要
ZXL（ZX-L）研削盤は、研削長さ1230 mmまたは1400 mmの2仕様で提供されます。回転式磁気チャックを備え、最大250 mmの刃幅までの製紙用刃、チッパー/木材用刃、リサイクル（プラスチック）破砕刃の研削に適しています。オプションの高出力磁気チャックを用いることでプロファイル付きの超硬インサートや、専用のクランプ工具を用いたTersa等の使い捨て刃の研削も可能です。

マルチメディアとドキュメント

• 製品動画
• ビデオチュートリアル
• パンフレット（PDF）

主な機能

• スチール製マシンタンク
• 循環ボールベアリング付リニアガイド
• 砥石モーター 1.5 kW（2 HP）- 2800 rpm
• 所定高さで自動停止する自動下送り砥石ヘッド
• 凹面研削用の傾斜ヘッド
• 90°回転可能な刃取り付けチャック
• 冷却液ポンプ（標準）
• チェーンドライブのスライド

オプション（注文時）

• ベース
• 砥石モーター 2.2 kW（3 HP）- 2800 rpm（Ø150 mm カップホイール）
• スライド速度可変 1–11 m/min
• 刃端基準バー
• 追加ポンプ付外部タンク
• ストローク調整スイッチ
• Tersa、Centrofix、Terminus、Kanefusa、Sinus、Weinig 用クランピング装置
• 超硬インサート用磁気チャック

技術仕様

• 型式：ZXL（ZX-L）
• 研削長さ：1230 mm または 1400 mm
• 最大刃幅：最大 250 mm（回転式磁気チャック使用時）
• 標準砥石モーター：1.5 kW（2 HP）- 2800 rpm
• オプション砥石モーター：2.2 kW（3 HP）- 2800 rpm（Ø150 mm）
• スチール製マシンタンク
• 循環ボールベアリング付リニアガイド
• 所定停止機構付き自動下送り砥石ヘッド
• 凹面研削用傾斜ヘッド
• 90°回転チャック
• 冷却液ポンプ（標準）
• チェーンドライブのスライド（標準）
• オプション：スライド速度可変 1–11 m/min
• オプションアクセサリ：刃端基準バー、外部タンクとポンプ、各種クランピング装置、超硬用磁気チャック
