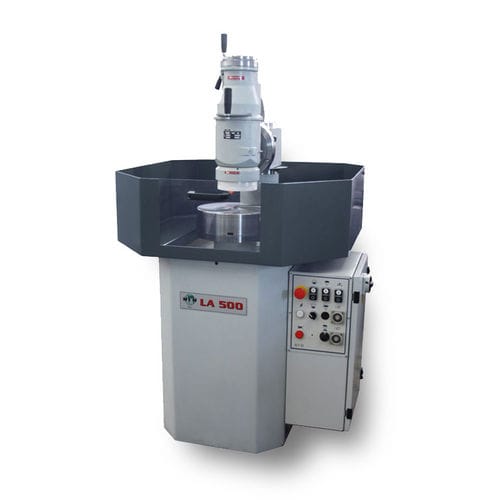

表面研削機 LA500/700

刃用丸刃用縦型

製品概要
本丸刃研削機は、斜めの刃を持つ丸刃の研削およびディスクなどの表面研削に対応するため、三つの主要機能を備えています：

• 回転・傾斜ヘッド
• 砥石の自動下送り
• 速度調整付き回転チャック

バリエーション
直径最大700 mmの刃・ディスクに対応するLA700も用意しています。

主な機能

• 砥石自動下送り装置、設定高さでの自動停止機能
• ヘッド回転範囲 0°–70°、傾斜 0°–5°（ノニウス目盛付き）
• 砥石モーターは正逆回転可能で、あらゆる角度の研削に対応
• 水平研削向けの定速回転メカニカルチャック
• チェーンドライブによる回転チャック駆動
• タイマーによる作業時間制御

オプション（要望に応じて）

• PLC（サイクルプログラムおよび砥石の電動昇降）
• 砥石モーター 3.7 kW（5 HP）
• 磁性チャック Ø300 / Ø350 / Ø400 mm
• テーブル速度可変（電子制御） 3–35 rpm
• 外付タンク付き回転ディスク式磁性クリーナー
• 手動または自動給紙式ペーパクリーナー
• 保護キャビン
• 集塵・排気装置
• 調整可能なカラム（最大ストローク 280 mm）
• Ø620 mmまで対応する専用カラム（LA500用）
• Ø820 mmまで対応する専用カラム（LA700用）
• LEDランプ

特長 / 技術仕様

• 主な機能：回転・傾斜ヘッド、砥石自動下送り、速度調整付き回転チャック
• 用途：斜面付き丸刃、刃物、ディスクの表面研削等
• ヘッド回転範囲：0°–70°
• ヘッド傾斜範囲：0°–5°（ノニウス）
• 砥石モーター：正逆回転可能（オプション 3.7 kW）
• チャック：定速回転メカニカルチャック、チェーンドライブ
• 作業時間制御：タイマー（またはPLCによるプログラム制御）
• オプション：3.7 kW（5 HP）砥石モーター、PLC、可変テーブル速度（3–35 rpm）
• 磁性チャック：Ø300 / Ø350 / Ø400 mm（オプション）
• クリーニングシステム：磁性クリーナー（ディスク式）、ペーパクリーナー（手動/自動）
• 付属品：保護キャビン、集塵装置、調整可能カラム（最大280 mm）、LEDランプ
• 専用カラム：Ø620 mm（LA500）およびØ820 mm（LA700）対応
