表面工具用グラインダー

刃用縦型電磁チャック付き

製品概要
ミンサー、スライサー、グリッド、ディスク等で使用される食品業界用の刃物を定心、固定、研磨するための治具とシステム。リバーシブル／非リバーシブルの刃に対応し、角度の精密調整や迅速な刃交換を可能にします。

用途とシステム

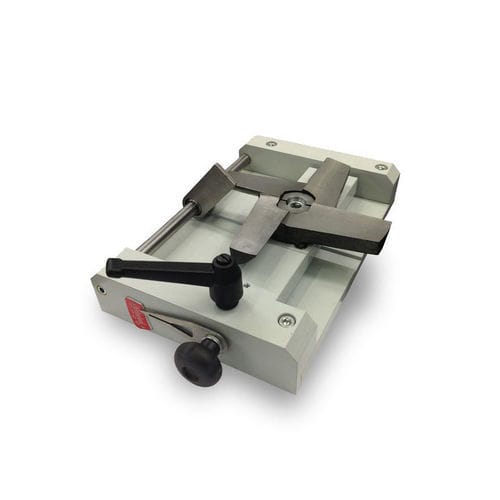

• リバーシブルブレード用のセンタリングフランジハブを備えた、最大 Ø 300 mm までのミンサーブレードの固定・研磨用治具。リセス角（back bevel）は最大15°、カッティング角は各刃ごとに0°に設定可能。迅速交換用の可動リファレンスと角度研磨用の回転停止機構を装備。
• すべての刃先を0°にするための、フラットミンサーブレード向けのセンタリングおよびロック用フランジシステム。
• 非リバーシブルブレード用の収納式センタリング拡張を持つ治具。リセス角は最大15°まで調整可能で、角度研磨のためのロッキングブレーキと交換用の可動リファレンスを備える。
• 回転磁気チャック上でのグリッドおよび平板ブレードのセンタリングシステム。安定かつ再現性のある位置決めを実現。
• 回転磁気チャックを備えたLA500垂直軸研削盤は、ミンサー／スライサーの刃、グリッド、ディスクの精密研磨に適しています。

適用例
ミンサーやスライサーの部品（リバーシブル／非リバーシブル刃、グリッド、ディスク）のメンテナンスおよび再研削向けに設計。再現性のあるセンタリングとベベル形状の管理が必要なワークショップやサービス拠点に適します。

推奨研削機
LA500垂直軸研削機（回転磁気チャック付）は、刃、グリッド、ディスクの精密研削に推奨され、上記センタリング・治具システムと互換性があります。

ギャラリー・資料
製品画像、組立例、製品動画、チュートリアル、マルチリンガルの技術パンフレットが利用可能で、構成や設定手順を確認できます。

特徴 / 技術仕様

• 対応刃径（最大）：300 mm
• リセス角（back bevel）：最大 15° まで調整可能
• カッティング角：各刃ごとに 0° に設定可能（構成による）
• リバーシブル刃用センタリングフランジハブ
• 非リバーシブル刃用の収納式センタリング拡張
• 迅速交換用の可動リファレンス
• 角度研削用の回転停止およびロッキングブレーキ
• 回転磁気チャック上でのグリッド／平板ブレード用センタリングシステム
• 推奨研削機：LA500（垂直軸、回転磁気チャック付）
