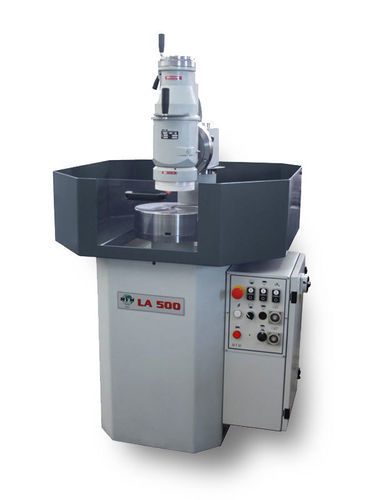

表面研削機 LA500/700

刃用丸刃用縦型

製品説明
この円形ナイフ研削盤は、次の3つの主な機能を組み合わせています:

• 回転・傾斜ヘッド
• 自動砥石ダウンフィード
• スピードレギュレーター付きロータリーチャック

面取りされた丸ナイフや刃の研削、平面研削ディスクやその他のワークピースの研削に使用されます。直径700 mmまでの円形ブレードとディスクを研削するためのバージョン（LA700）も利用可能です。
技術的特徴

• 設定高さで自動停止する自動ダウンフィード研削ヘッド
• ヘッドの回転範囲 0°～70°、傾斜 0°～5°（読み取りやすいバーニア目盛りを使用）
• 砥石モーターは時計回り・反時計回りに回転し、どの角度でも均一な研削を実現
• 定速回転メカニカルチャックによる水平研磨作業
• チェーン駆動回転チャック
• タイマーによる作業時間の制御

ご要望に応じて

• PLC（デジタルプログラマー：サイクルワークと電動砥石昇降）
• 研削モーター 3.7 kW (5 PS)
• マグネットチャック Ø300 / 350 / 400 mm
• 電子式可変テーブル回転数 3 - 35 RPM
• 回転ディスクと外部タンクを備えたマグネット式クリーナー
• 手動または自動ペーパークリーナー
• 保護キャビン
• 抽出システム
• 最大280 mmまで調整可能なコラム
• 最大Ø620 mmまでのディスクを粉砕する専用コラム（LA500用）
• 最大Ø820 mmまでのディスクを粉砕する専用コラム（LA700用）
• LEDランプ

特長 / 技術仕様（要点）

• 製品名: 研削盤 LA500/700
• 用途: 面取りされた丸ナイフ、刃、平面研削ディスクおよびその他ワークピースの研削
• ヘッド回転: 0°～70°（傾斜 0°～5°）
• 自動ダウンフィード機構（設定高さで自動停止）
• 砥石の回転方向: 時計回り / 反時計回り
• 可変テーブル回転数（オプション）: 3 - 35 RPM
• 対応最大径: LA500 用専用コラムで最大Ø620 mm、LA700 用専用コラムで最大Ø820 mm
• オプションにPLC制御、マグネットチャック、クリーナー、抽出システムなど多数対応
