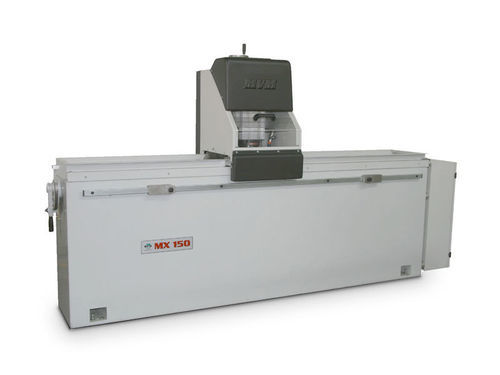

チッパーナイフ用工具用グラインダー MX150

刃用PLC制御自動

概要
MX150は、さまざまな刃物の自動研削に対応する産業用研削盤です。作業長は1000、1500、2000、2500、3000、3500、4500 mmの7種類で提供され、ミニPLCを標準装備して自動研削サイクルを制御します。

用途

• チッパーナイフ、木材加工用刃物
• グラニュレーターやリサイクル用ブレード
• 剥ぎ取り・ベニヤ用ナイフ
• 紙・板紙用カッティングブレード
• ギロチンやスリッターの刃

主な特徴

• ミニPLCによる自動ダウンフィード、プログラム可能な作業サイクル、スパークアウト制御
• 砥石モーター 5.5 kW（7.5 HP）、セグメント砥石 Ø178 mm（標準）
• 静音・無振動の研削ヘッド
• 歯付ベルトによるチャリッジ駆動で滑らかな移動
• ワークへの大流量クーラント供給
• マグネットチャック（薄極性オプションあり）
• チャリッジ速度可変 1–20 m/分（低速0.3 m/分オプション）
• チャリッジ走行調整用スイッチ

オプション（要求に応じて）

• シーメンス PLC
• 薄極性マグネットチャック 12/14 mm
• セグメント保持リング付き4極砥石モーター Ø200 または Ø250 mm
• 砥石ドレッサー（ダイヤモンド）
• 回転ディスク式マグネットクーラントクリーナー
• ペーパーフィルター式クーラントクリーナー（手動／自動）
• エッジリファレンスバー
• マグネットチャック用角度分割器/インデクサ ±90°

特長 / 技術仕様

• 型式: MX150
• 作業長バリエーション: 1000, 1500, 2000, 2500, 3000, 3500, 4500 mm
• 砥石モーター: 5.5 kW（7.5 HP）標準
• セグメント砥石直径: Ø178 mm（標準）；Ø200/Ø250 mmはオプション
• 砥石下げ送り精度: 1回あたり 0.001 mm から（プログラム可）
• チャリッジ速度: 可変 1–20 m/分（0.3 m/分オプション）
• 制御: ミニPLC標準（Siemens PLCはオプション）
• 駆動方式: 歯付ベルトによるチャリッジ駆動
• チャック: マグネットチャック（薄極性 12/14 mm オプション）
• クーラント: 大流量供給、クリーナーオプションあり
