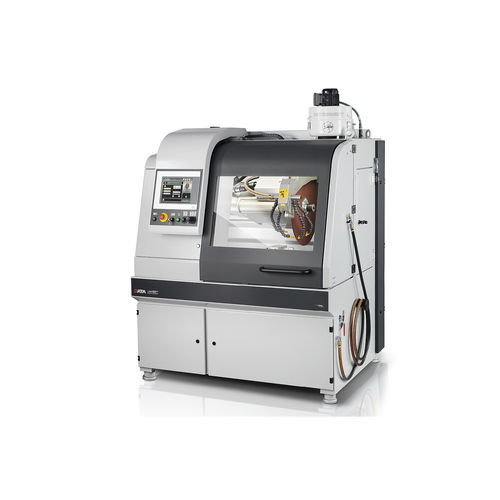

回転刃切断機 Qcut 600 BOTデジタル アシスト付き制御ソフトウェア付き金属組織
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 回転刃
- 制御タイプ
- デジタル アシスト付き, 制御ソフトウェア付き
- 用途
- 金属組織, 産業用
- 相
- 三相
- 構成
- 5軸
- その他の特徴
- 全自動式, 縦型, 精密, 水冷却機能付, 脚上, 組み合わせ式
- X軸移動距離
550 mm
(21.65 in)- Y軸移動距離
360 mm
(14.17 in)- Z軸移動距離
550 mm
(22 in)- 繰り返し切断精度
0.1 mm
(0.0039 in)- 全長
1,640 mm
(65 in)- 全幅
1,480 mm
(58 in)- 高さ
2,200 mm
(87 in)- 重量
1,600 kg
(3,527.4 lb)- 積載量
最少: 0 kg
(0 lb)最大: 150 kg
(330.7 lb)
詳細
導入
Qcut 600 BOT は、最大 Ø 610 mm の切断ホイールに対応し、テーブル径 Ø 600 mm を持つ、金属組織試料および産業用の切断向けの5軸全自動切断ロボットです。
主な利点
1. 人間工学に配慮した操作パネル
2. 堅牢な本体構造
3. 大型円形テーブル
4. 広い切断室
5. 最適化されたスイベルアーム
6. 回転軸、B軸
7. オプションの回転軸、C軸
切断運動学 / 軸（概要）
駆動、冷却および切断最適化
アクセサリ（例）
消耗品
技術仕様
Qcut 600 BOT は、最大 Ø 610 mm の切断ホイールに対応し、テーブル径 Ø 600 mm を持つ、金属組織試料および産業用の切断向けの5軸全自動切断ロボットです。
主な利点
- 特許取得の5軸技術：ワークの再クランプを要さない複雑な切断シーケンスの実行が可能です。
- 高い自動化レベル：切断ホイールの動的測定と自動パラメータ調整により、無人の連続切断が可能です。
- 再現性：繰り返し可能なプログラムと高精度の位置決めがサンプル間のばらつきを低減します。
- マルチポジションプロセス (MPP)：テーブル上の複数部品を同時に位置決めし自動切断できます。
1. 人間工学に配慮した操作パネル
- 直感的な QATM ソフトを搭載した 12.1" 工業用タッチスクリーン
- セットアップが迅速で、2つのジョイスティックによる全軸制御
- スライド式操作パネルにより作業の邪魔にならず人間工学的に配置可能
2. 堅牢な本体構造
- 工業環境向けの粉体塗装鋼構造
- 統合可能な循環式冷却ユニット
- 軸の自動集中潤滑装置
3. 大型円形テーブル
- 縦横の T溝を備えたステンレス製テーブル
- T溝テーブルまたは Easy clamping による複雑ワークの確実な固定
- テーブル径 Ø 600 mm、最大荷重 150 kg
- テーブル回転（最大 360°）により再クランプが不要
4. 広い切断室
- 大きなスライドドアでアクセスと視認性に優れる
- 切断室への出入りに便利なサイドスイングドア
- 切断ホイール交換が容易な大型サイドドア
- 破損に強い LED 室内照明
5. 最適化されたスイベルアーム
- 切断点での効率的な冷却
- 並行ガイドされたホイールガードにより切断容量を向上
- オプションのレーザー整列補助で素早いワーク位置決め
6. 回転軸、B軸
- 回転範囲最大 360°；C軸と組み合わせて最大 200°（自動）
- 位置決め精度 ±0.1°
7. オプションの回転軸、C軸
- 回転範囲最大 360°（オプション、着脱式モジュール軸）
- 旋盤チャック等によるクランプ機能の拡張が可能
切断運動学 / 軸（概要）
- X軸（移動切断）：550 mm、早送り最大 80 mm/s
- Y軸（チョップカット）：360 mm、自動、早送り最大 80 mm/s
- Z軸（横送り）：550 mm、自動（連続の精密な平行切断用）
- B軸（回転）：最大 360°（4軸）/ 200°（5軸）、位置精度 ±0.1°
- C軸（回転、オプション）：最大 360°、着脱式モジュール軸
駆動、冷却および切断最適化
- 水冷式主駆動 15 kW（S1）
- 切断ホイール速度可変 1000 - 2400 rpm
- 切断力に応じた送り制御で材料に適した切断を実現
- 新しい切断開始時の自動低速アプローチ
- ホイール径の動的測定と自動パラメータ調整
アクセサリ（例）
- 循環式冷却ユニット（コンパクト、組込可、多室フィルタ）
- 連続／連続運転向けベルトフィルタシステム（タンク 285 l、ろ過能力 約100 l/min）
- クーラントミストを除去し空気品質を改善する遠心分離器
消耗品
- 再現性と効率的な切断を目的に設計された QATM 切断ホイールおよび消耗品
技術仕様
- 切断ホイール：最大 Ø 610 mm / 24"
- サンプルへの最大ホイール挿入量：244 mm（Ø 610 mm ホイール時）
- ホイールフランジサイズ：Ø 32 / 40 mm
- X軸（自動）：550 mm
- Y軸（自動）：360 mm
- Z軸（自動）：550 mm
- 精度：±0.1 mm / ±0.1°
- B軸：4軸：360°；5軸：200°
- C軸：4軸：-；5軸：360°（オプション）
- テーブル：Ø 600 mm、ステンレス
- Tスロット：12 mm
- ホイール速度：可変 1000 - 2400 rpm
- 主駆動出力：15 kW（S1）
- 接続電力：30 kVA
- 寸法（W x H x D）：1640 x 2200 x 1480 mm
- 重量：約 1600 kg（装備により変動）
