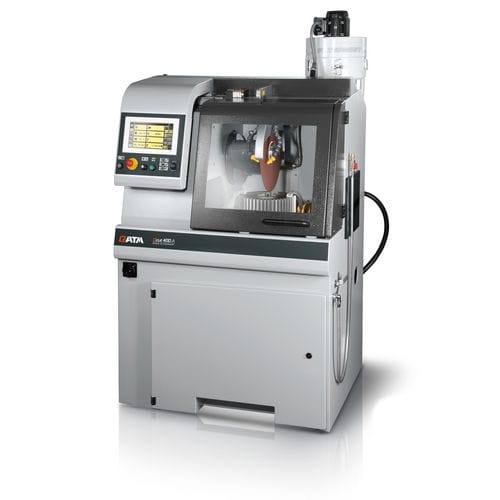

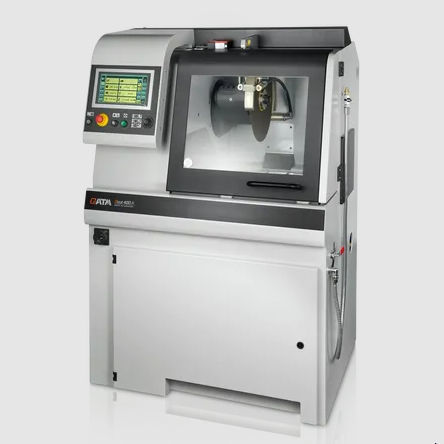

回転刃切断機 Qcut 400 A試料デジタル アシスト付きプログラミングソフト付
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 回転刃
- 切断製品
- 試料
- 制御タイプ
- デジタル アシスト付き, 制御ソフトウェア付き, プログラミングソフト付
- 用途
- 金属組織, 実験用
- 相
- 三相
- 構成
- コンパクト
- その他の特徴
- 自動, 縦型, 精密, 高出力, プログラム可能
- X軸移動距離
345 mm
(13.58 in)- Y軸移動距離
200 mm
(7.87 in)- Z軸移動距離
150 mm
(6 in)- 繰り返し切断精度
0.1 mm
(0.0039 in)- 全長
1,100 mm
(43 in)- 全幅
930 mm
(37 in)- 高さ
1,610 mm
(63 in)- 重量
480 kg
(1,058.22 lb)- 積載量
最少: 0 kg
(0 lb)最大: 120 kg
(264.6 lb)
詳細
導入
Qcut 400 A は、ラボおよび産業用途向けの床置き型精密切断機です。最大 Ø 406 mm の切断砥石に対応し、大きな切断能力をコンパクトな設置面積で提供します。自動 X/Y 軸により再現性の高い切断が可能です。
製品の利点
人間工学に基づく操作パネル
堅牢な本体
コンパクトなステンレス製テーブル
大型切断室
最適化されたスイベルアームと切断ヘッド
レーザーアライメント（オプション）
高精度の横送り
回転ツール（オプション）
直感的な操作
パルス切断
切断力依存の送り制御（X & Y）
付属品（選択）
消耗品
切断砥石および用途別消耗品は、信頼性・安全性・効率性を確保するために適切に選定してください。
仕様
Qcut 400 A は、ラボおよび産業用途向けの床置き型精密切断機です。最大 Ø 406 mm の切断砥石に対応し、大きな切断能力をコンパクトな設置面積で提供します。自動 X/Y 軸により再現性の高い切断が可能です。
製品の利点
- 小さな設置面積で高い切断能力
- Multi-Position Process (MPP) により異なる位置での連続切断が可能
- Quick-Change システムにより砥石交換と保守が迅速化
人間工学に基づく操作パネル
- 10.1インチ工業用タッチスクリーン、直感的な QATM ソフトウェア
- ジョイスティックによる迅速な手動軸操作とセットアップ
- 最大200件のユーザープログラムを保存可能
堅牢な本体
- 産業環境向けの粉体塗装アルミニウム構造
- 循環式冷却装置の組み込み可、および遠心分離器オプション
- 軸の集中自動給脂
コンパクトなステンレス製テーブル
- 縦・横のT溝を内蔵し多様なクランプに対応
- サイズ：420 x 375 mm（Z付）；550 x 375 mm（Z無）
- 耐荷重最大120 kg；可動量 X 345 mm、Y 200 mm、Z 150 mm（Zは標準で手動、オプションで自動）
大型切断室
- 大きなスライドドアと側面スイングドアにより安全かつ迅速にアクセス可能
- 長尺ワーク用の右側開口と耐衝撃性LED照明
最適化されたスイベルアームと切断ヘッド
- 並進ガイドのホイールガードが切断能力を向上
- 効率的な冷却とクイックチェンジによる保守性の向上
- オプション：レーザーアライメントで精密なワーク位置決めが可能
レーザーアライメント（オプション）
- 切断線をワークに投影し、再現性のある正確な位置決めを実現
高精度の横送り
- テーブル統合型Z軸が切断高さを保持し、自動横送りで精密な平行連続切断を実現
- MPP と連続切断機能により複雑なシーケンスを簡素化
回転ツール（オプション）
- ソフトウェア制御の角度入力による垂直回転給餌装置（回転対称部品用）
- 表面の均一性を改善し、当該部品の切断時間を半減
直感的な操作
- 大画面タッチスクリーンとジョイスティックで自動運転中のパラメータ管理が容易
- 自動運転中に送り速度、移動距離、切断力などを変更可能
パルス切断
- 厚物や難切削材料向けに調整可能な自動パルス切断で冷却と切削品質を最適化
切断力依存の送り制御（X & Y）
- 切断力が設定値に達すると自動で送りを低下させ、機械や試料、治具を保護しつつ時間短縮を図る
付属品（選択）
- 多室フィルトレーションを備えた循環式冷却ユニット
- 連続運転向けベルトフィルターシステム（タンク285 l、処理能力100 l/min）
- 冷却液ミスト除去用遠心分離器（452 m3/h）
消耗品
切断砥石および用途別消耗品は、信頼性・安全性・効率性を確保するために適切に選定してください。
仕様
- 機種名: Qcut 400 A
- 切断砥石: 最大 Ø 406 mm
- 最大切断能力: Ø 150 mm
- X軸ストローク（自動）: 345 mm
- Y軸ストローク（自動）: 200 mm
- Z軸（手動標準 / 自動オプション）: 150 mm; Z精度: 0.1 mm
- T溝サイズ: 12 mm
- テーブル寸法: 420 x 375 mm（Z付）；550 x 375 mm（Z無）
- テーブル耐荷重: 最大120 kg
- 主電動機出力: 7 kW, S1; 接続電力: 17 kVA
- 外形寸法 (W x H x D): 1100 x 1610 x 930 mm
- 重量（装備により変動）: 約480 kg
