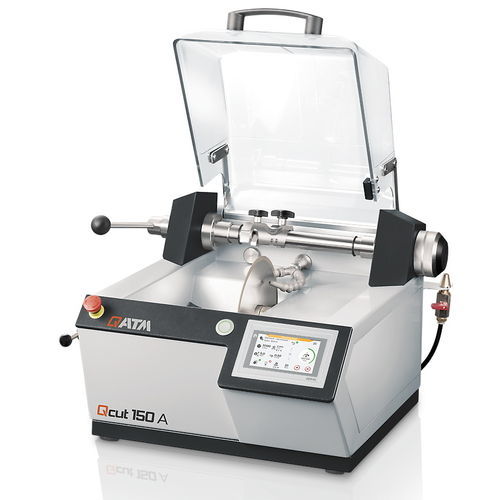

回転刃切断機 Qcut 150 A

デジタル アシスト付きプログラミングソフト付制御ソフトウェア付き

概要
Qcut 150 A は、切断砥石 Ø75–203 mm（8"）に対応するコンパクトな卓上型精密切断機です。人間工学に基づいたレバーで手動切断と自動切断を行います。オプションの試料ホルダーアームに内蔵された力センサーにより、力制御された送りで変形を抑えた切断が可能です。

製品の利点

• 最大5つの動作モード：手動、自動送り、力制御送り、研削モード、テーブルアタッチメントによる切断（機器構成による）
• 手動クロスフィード
• ゾーンカッティング機能
• 4種類の冷却システムを用意
• ドレッシング装置
• データベース内蔵の直感的な QATM ソフトウェア

力制御切断

• 試料ホルダーアーム内蔵の力センサーが設定された切断力に基づき送りを精密に制御します
• プロセス全体で切断力を一定に保ち、縁硬化部品や複合材の清潔な切断を実現します

テーブルアタッチメント

• 工具不要で取り付け可能なテーブルアタッチメント
• 大型試料、基板（PCB）、板材の迅速な手動切断に適します

ゾーンカット機能

• 試料の特定セクションごとに送り速度または切削力を個別に設定可能
• 材料の変形と加熱を低減
• 切断工程の効率化

研削モード

• ターゲット準備：カップホイールを使用して手動または半自動で試料を研削できます
• 薄片やマイクロエレクトロニクスに最適

真空クランプユニット

• ガラススライドや薄片を滑らず確実に固定できます

特長

• 試料ホルダーアーム：工具不要のクイッククランプ方式。精密クランプ、回転装置、真空クランプを装備 — 最大試料サイズ：Ø40 mm
• Y軸：手動または自動送り；ストローク120 mm；自動送り 0.01–20 mm/s；切削力可変 0–10 N（オプション）
• ドレッシング装置：ダイヤモンド切断・研削ホイールの調整を外側から手動で操作可能
• 本体：耐腐食性ステンレス鋼筐体、清掃性向上のため粉体塗装
• 透明カバー：作業室へのフリーアクセスが可能なスイベルカバー；安全スイッチ内蔵
• Z軸：手動クロスフィード；ストローク25 mm；ディスプレイに位置表示；位置決め精度 0.005 mm
• 切断砥石駆動：砥石寸法 Ø75–203 mm（8"）；駆動出力 0.37 kW（S1）
• 操作パネル：4.3" 工業用タッチスクリーン；直感的なインターフェース；最大200件のユーザー定義切断メソッド保存；ユーザーアカウント管理

パラメータを一目で

• 堅牢な4.3" 工業用タッチスクリーン
• 主要な切断パラメータを表示する直感的なソフトウェア
• 豊富なプログラム保存とユーザー管理

技術仕様
切断砥石：Ø75–203 mm（8"）
回転数可変：150–3000 rpm
最大切断能力（試料径）：Ø40 mm
主軸径：Ø12.7 mm
可変切削力（オプション）：0–10 N
送り（自動）：0.01–20 mm/s
Y軸ストローク：120 mm（手動/自動）
Z軸ストローク（平行切断手動）：25 mm；位置決め精度 0.005 mm
モーター出力：0.37 kW（S1）
接続電力：0.75 kVA
寸法（W x H x D）：545 x 391 x 566 mm
重量：約45 kg（装備により変動）

アクセサリと冷却オプション

• 埋込み・非埋込み試料向けの多様なクランプツール（最大 Ø40 mm）
• 冷却システム：15 L 循環、45 L 移動式循環、45 L システムラボ統合、浸漬冷却（砥石浸漬）
• ホイールのドレッシング装置およびチャンバー洗浄用オプションポンプモジュール（冷却システムに依存）
