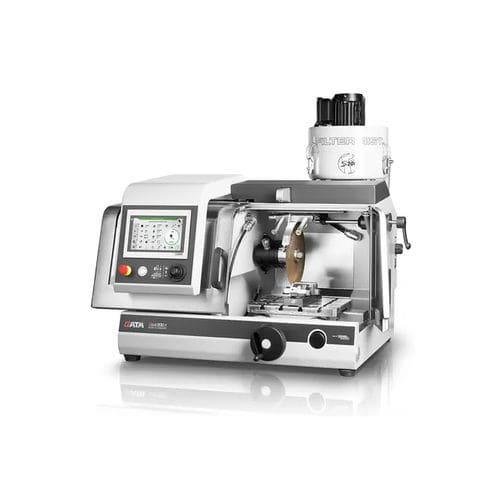

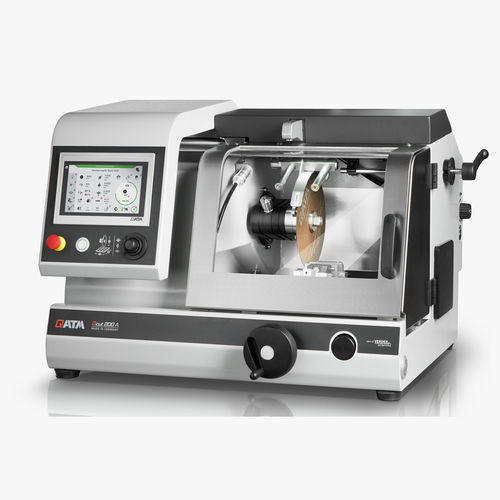

回転刃切断機 Qcut 200 A

金属用ガラス用試料

導入
Qcut 200 A は、最大 3 軸の自動軸（X、Y、Z）を備え、最大 Ø203 mm（8''）のカットオフホイールに対応するコンパクトな精密切断機です。モジュール式で省スペースな設計を採用し、移動切断／チョップ切断やステップカットなど、層ごとの制御された除去を可能にする複数の切断機能を備えています。

製品の利点

• バックラッシュフリーベアリング搭載の全自動精密軸
• 同等機に比べ約25%高い流量の新冷却システムにより、カットオフホイールの摩耗を最大15%低減
• 切断室の自動洗浄機能
• 研削用途向けの新ソフトウェア機能
• ロック機構と統合潤滑オプションによる簡易なホイール交換
• ダイヤモンド切断・研削ホイール用ドレッシング装置
• モジュラー対応の新しい回転装置

高い安全性

• 有効化スイッチ：ドアが開いている場合、二手操作でのみ機械をポジショニング可能
• オペレータの挟まれリスクを事実上排除

インテリジェントなワーク検出

• 信頼性のある自動ワーク検出と新しい排出検出（自動停止機能）
• 切断の開始点と終了点を自動検出し、プロセス時間を短縮

堅牢な設計による高精度

• 耐久性が高く低振動で安定した構造
• 繊細な試料の切断や研削（カップホイール）において高精度を実現
• 大きなスライドドアによる切断室への優れたアクセス性
• 大型テーブル上で多様なチャックを迅速かつ確実に取り付け可能

直感的で簡単な操作

• 人間工学に配慮したガイドを備えた大型7インチ産業用タッチスクリーン
• 使いやすいソフトウェアと直感的な操作性
• ジョイスティックによる自動軸の快適な移動

流量監視

• オプションの流量監視により、長時間の切断でも敏感な試料を安定して冷却
• 臨界閾値に達すると切断プロセスが自動的に中断

自動洗浄機能

• 切断室内の螺旋ノズルによる完全自動の機械洗浄
• 洗浄は個別にオンにでき、各切断後に自動で開始可能
• 動作中に洗浄を有効にして視界を確保可能

豊富な切断プログラム

• 部品形状に応じて接触面を最小化する移動切断またはチョップ切断
• 層ごとに切断するステップカット機能により、特に固体材料で作用角を最適化

豊富なアクセサリ

• 溝および8 mmのTスロットを備えた大型テーブル（QATMクランピング用、最大 W x H: 300 x 210 mm）
• クランピング装置：薄片用ガラススライド固定の真空クランプなど多彩な選択肢
• 最適な冷却、ろ過、切り屑除去のための循環冷却システム（携帯型、移動型、ラボシステム型）をオプションで用意
• 回転装置や追加のクランピング装置でアクセサリを拡張可能

技術データ（表）
カットオフホイール：最大 Ø 203 mm / 8"
最大切断量：75 mm（Ø 200 mm ホイール時）
ホイールフランジ径：Ø 12.7 mm
X軸：210 mm（手動／自動）
Y軸：80 mm（自動）
Z軸（オプション）：80 mm（自動）
送り速度：0.005–20 mm/s
Z軸精度：0.005 mm
最小横送り（Z軸）：0.001 mm
Z軸なしテーブル（WxD）：300 x 210 mm
Z軸ありテーブル（WxD）：280 x 210 mm
Tスロット：8 mm
回転数：300 - 5000 rpm
主軸出力（主駆動）：0.75 kW、S1
接続電力：2.2 kVA
W x H x D：725 x 535 x 675 mm
重量：約 82 kg

技術仕様

• 型式：Qcut 200 A
• 対応カットオフホイール径：最大 203 mm（8'')
• 最大切断能力：75 mm（Ø 200 mm ホイール使用時）
• フランジ径：12.7 mm
• 自動軸：X = 210 mm（手動／自動）、Y = 80 mm（自動）、Z オプション = 80 mm（自動）
• 送り速度範囲：0.005–20 mm/s
• Z軸精度：0.005 mm；最小横送り（Z）：0.001 mm
• テーブル寸法：Zなし 300 x 210 mm；Zあり 280 x 210 mm
• Tスロット：8 mm（クランピング用）
• スピンドル回転数範囲：300–5000 rpm
• 主駆動出力：0.75 kW（S1）
• 接続電力：2.2 kVA
• 機械寸法（W x H x D）：725 x 535 x 675 mm
• おおよその重量：82 kg
