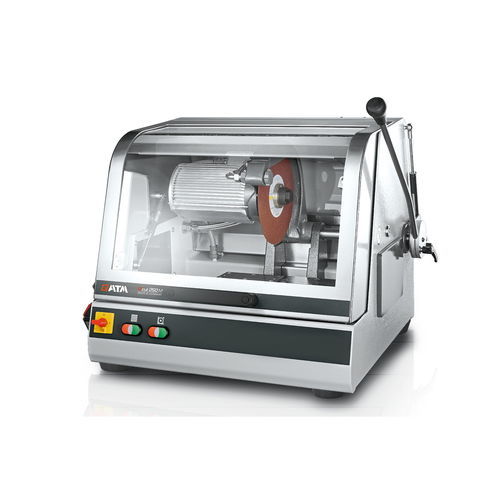

回転刃切断機 Qcut 250 M

ディスク手動制御金属組織

導入
Qcut 250 Mは、金属組織試料やサンプルの前処理における制御された切断のために設計された手動の湿式切断機です。フードは内側に折りたたまれて切断室へ完全にアクセスでき、丸みを帯びた大きな視窗により切断状況を明確に確認できます。切断ホイールの冷却はホイールガードに統合されており、堅牢なステンレス製作業台には交換可能な摩耗板と位置合わせ用の横溝が備わっています。

製品の利点

• 調整可能なレバーを備えた手動垂直（Y軸）移動
• さまざまなサンプルサイズに対応する広い切断室
• 長尺サンプル用の左右開口
• 交換可能な摩耗プレートを備えた大型ステンレス作業台
• 作業性を考慮した全幅カバー
• ラボや生産環境に適した簡単で人間工学的な操作性
• 多様なクランピングツールおよびシステムに対応
• 現在の安全基準に準拠したドアインターロックおよび停止監視
• 粉体塗装のアルミニウム筐体

機能
微細で動的な切断
垂直切断は手動レバーで行われ、精密で滑らかな動作を実現します。レバーの長さと角度は調整可能で、深さリミッターにより再現性のある切断深さが設定できます。

照明
大きな丸窓により切断室全体が見やすくなっています。オプションのフレキシブルLEDライトにより切断領域を直接照明できます。

安全性
統合された停止監視機能は切断ホイールが回転している間の扉開放を防止します。ドアインターロックとホイールカバーが、セットアップおよび保守時の安全なアクセスを支援します。

消耗品
信頼性と効率を確保するために、材質に適したQATMの切断ホイールおよび推奨消耗品を使用してください。適切なホイール選定とクーラントにより、切断品質と工具寿命が向上します。

クランピング装置
クランピングバイス（例：バイス80）など、多種のクランピング装置が利用可能です。ステンレステーブルの横溝により、精密な位置合わせと安全な固定が可能です。

ダウンロード / 入手可能な書類
Qcut 250 Mの製品データシートやアクセサリー一覧を含む、複数言語のデータシートおよびカタログページが利用可能です。

技術仕様

• 切断ホイール：最大 Ø250 mm / 10"
• 最大切断能力：Ø55 mm / Ø90 mm（長さ最大25 mm）
• ホイールフランジ径：Ø32 mm
• Y軸（垂直移動）：145 mm
• テーブル WxD：350 x 288 mm、ステンレス
• T溝幅：12 mm
• 接続電力：4.5 kVA
• 駆動力（主動力）：3 kW S6 40%
• 外形寸法 W x H x D：810 x 735 x 650 mm
• 重量：約75 kg
