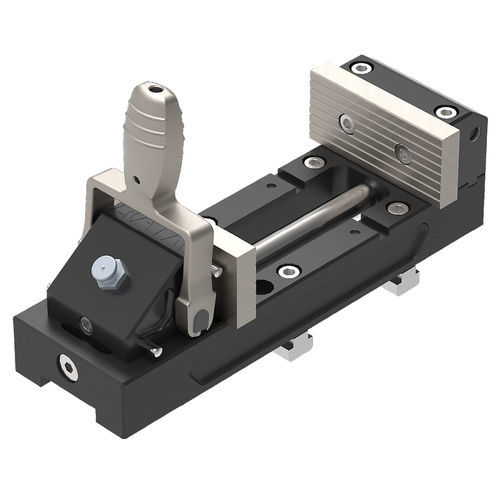

手動式締め付け用工具 Qtool 60

機械式加工用部品切断機用

導入
Qtool 60 は、中型部品（最大 Ø 60 mm）向けのモジュラー式クランプ装置で、作業幅は100 mmです。偏心クランプにより迅速で確実なクランプを実現し、切断時の再現性ある位置決めのための調整可能なリアストップ（50 mm）を備えています。多様なジョープログラムとオプションのクロスストップにより用途が拡張されます。

ハイライト

• 中型部品向け Ø 60 mm | 作業幅 = 100 mm
• 高速で強力な偏心クランプ
• 調整可能なリアストップ（50 mm）で繰り返しの位置決めが可能
• 多様な部品形状に対応するジョーの豊富なラインナップ
• クロスストップや追加アクセサリでオプション拡張可能

技術データ（Qtool 60）
把持範囲：0–100 mm | ジョー幅（標準）：70 mm | ジョー高さ（標準）：32 mm | 把持力：約2000 N

互換性（取付けオプション）
T溝ナット/スペーサーによる直接取付、または機種に応じてEasyプレート経由での取付が可能。直接取付の例：

• Qcut 200 A：8 mm / 60 mm
• Qcut 250 A：12 mm / 75 mm
• Qcut 250 M：12 mm / 100 mm
• Qcut 350 A：12 mm / 75 mm
• Brillant 230：12 mm / 75 mm

Qtool 60 用クランプジョー
モジュラー式のジョープログラムにより、部品形状や切断用途に合わせてクランプを最適化できます。

丸形部品

• プリズムジョーや面取りジョーで精密かつ確実にクランプ可能
• ジョー形状によりワークとクランプ間に定義された3点支持を形成し、滑りを防止
• クロスプリズムによる垂直クランプが可能で、ジョー上方で切断できます

大型部品

• ハイジョーは大きな形状の部品に対してより大きな把持面を提供します

切断側の把持

• スロット入りジョーは切断側を把持でき、バリ発生を低減
• エンベッド前のバリ研磨の必要性を低減します

利用可能なジョー種類（抜粋）

• 標準クランプジョー（付属）：高さ32 mm｜幅70 mm｜予備ジョー1個
• 面取りジョー：高さ32 mm｜幅70 mm｜5°の面取りで丸材を押さえる用途に適合｜Ø ≤ 60 mm
• ハイジョー：高さ60 mm｜幅70 mm｜大型部品向け｜供給：2個
• ハイ・スロットジョー：高さ60 mm｜幅100 mm｜切断後も試料が保持される｜供給：2個
• クロスプリズムジョー：高さ32 mm｜幅70 mm｜水平/垂直プリズム（水平 Ø 最大18 mm、垂直 Ø 最大32 mm）｜供給：1個
• ハイ・スロット＋プリズム：高さ60 mm｜幅100 mm｜水平プリズム Ø 最大17 mm｜供給：2個（1つは平滑、1つはプリズム付）

ワークストップ
繰り返し切断では、調整可能なストップが再現性ある位置決めを提供します：

• Qtool 60 に取付可能（Qtool 80 / 80 VARIO 左右にも対応）
• ストップ可動域 最大120 mm

精密クランピング装置 / アクセサリ
利用可能なアクセサリ：Easyクランピングプレート（S / M）、回転機能付 Easy S、Easy Adaption Qtool 40-60、Multi-Tower、回転/スイベルユニットなどで、取付/回転/スイベル機能を拡張します。
