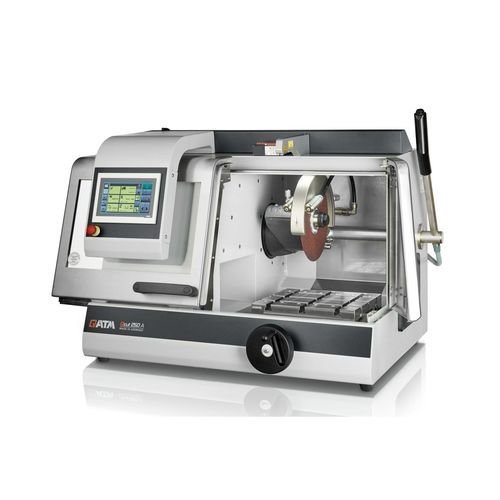

レーザー切断機 Qcut 250 A

回転刃制御ソフトウェア付き金属組織

導入
Qcut 250 A は、φ254 mm / 10" の切断砥石を使用し、最大 Ø95 mm のワークやサンプルに対応するコンパクトで柔軟な半自動のアブレッシブ切断機です。手動切断の速度と自動砥粒切断の機能を併せ持ちます。

製品の利点

• 電気機械式レバーブレーキ付きの手動Y軸で片手操作が可能
• Care‑Cut（オシレーション）により材料にやさしい切断が可能
• 7" タッチスクリーンと直感的な QATM ユーザーソフト
• 自動X軸移動および手動ハンドホイールでの操作
• 切断力に応じた送り制御（X軸）
• 切断室の高性能 LED 照明
• 平行移動するホイールガードにより有効切断能力を向上
• 長尺ワーク対応の両側開口部

精密な動的切断
手動切断時はギア構成で切断力を制御し、衝撃のない精密な切断を実現します。電気機械式レバーブレーキは任意の位置で砥石を固定します。

水平移動
テーブルは手動（ハンドホイール）と動的な自動移動の両方に対応します。パルス切断モードでは材料への負荷が低減され、サンプル表面が保護されます。

直感的な制御ソフト
統合ソフトは詳細な保守メニューを備え、切断パラメータの設定により操作と定期保守を簡素化します。

自動横送り
オプションのZ軸は0.1 mmの調整精度で平行切断や連続切断に対応します。

詳細の優位性

• 大型ステンレス製テーブル：バックラッシュのない軸位置決め；Tスロット 12 mm；最大 W x H：380 x 270 mm（Z軸なし）、Z軸ありは 300 x 270 mm
• 人間工学に基づく操作パネル：10.1" カラー表示と手動操作用ジョイスティック
• 切断前の正確な部品位置決めのためのレーザーアライメント
• 砥石ロック：簡単ナット方式による砥石交換の簡素化
• 長尺部品の精密位置決めのための側面開口
• 堅牢な筐体：粉体塗装アルミニウム構造
• 横断切断能力を高める平行ガイド式砥石カバー
• 自動ロックブレーキ付き大型ハンドレバーにより精密な横切断が可能

仕様

• 切断砥石：最大 254 mm / 10"
• 最大切断能力：Ø 95 mm
• X軸移動量（自動＆手動）：225 mm
• Y軸移動量（手動）：170 mm
• オプション Z軸移動量：120 mm、精度 0.1 mm
• テーブル W x D（Z軸なし）：380 x 270 mm；Z軸あり：300 x 270 mm
• Tスロット：12 mm
• 接続電力：5.5 kVA
• 主駆動出力：3 kW（S1）；4 kW（S3/60%）
• 回転数：3015 rpm（50 Hz） / 3100 rpm（60 Hz）
• 機械寸法 W x H x D：925 x 676 x 756 mm
• 概算重量：約 130 kg（機器構成により変動）
