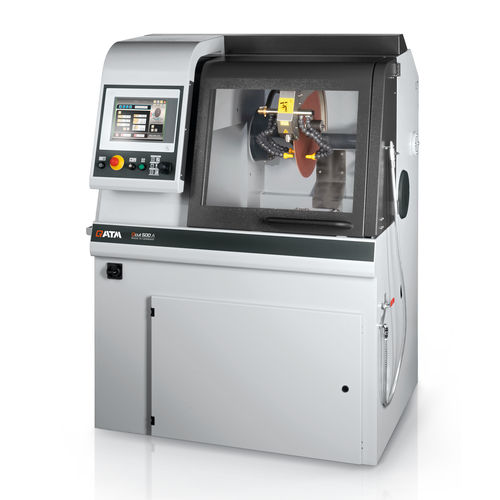

回転刃切断機 Qcut 500 Aデジタル アシスト付きプログラミングソフト付制御ソフトウェア付き
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 回転刃
- 制御タイプ
- デジタル アシスト付き, 制御ソフトウェア付き, プログラミングソフト付
- 用途
- 金属組織
- 相
- 三相
- 構成
- コンパクト
- その他の特徴
- 自動, 精密, 水冷却機能付, 高精度, プログラム可能, 回転式, ランドマーク レンズ センサー付
- X軸移動距離
420 mm
(16.54 in)- Y軸移動距離
280 mm
(11.02 in)- Z軸移動距離
200 mm
(8 in)- 最大切断高さ
190 mm
(7.5 in)- 繰り返し切断精度
0.1 mm
(0.0039 in)- 重量
1,000 kg
(2,204.62 lb)- 積載量
最少: 120 kg
(264.6 lb)最大: 400 kg
(881.8 lb)
詳細
概要
Qcut 500 A は、大型・重量部品の高精度かつ高生産性な湿式切断を目的に設計された切断機です。高ダイナミックな軸駆動と自動走査・カップカット機能を組み合わせ、長尺や複雑形状のサンプルを低接触で高速に切断します。
導入メリット
主な特徴
付属品 / オプション
仕様
Qcut 500 A は、大型・重量部品の高精度かつ高生産性な湿式切断を目的に設計された切断機です。高ダイナミックな軸駆動と自動走査・カップカット機能を組み合わせ、長尺や複雑形状のサンプルを低接触で高速に切断します。
導入メリット
- 生産性向上：最高80 mm/sまでの高速走行が可能でサイクルタイムを短縮
- 柔軟な取り扱い：大型スライドドア、側面扉、左右の開口部により長尺ワークにも対応
- シリーズ加工対応：マルチポジションプロセス（MPP）で複数ワークの同時位置決めと自動切断を実現
主な特徴
- 操作系：12.1インチ工業用タッチスクリーン（QATMソフトウェア）、ジョイスティック操作、200ユーザープログラムを保存可能でオンザフライのパラメータ変更に対応
- 堅牢な筐体：粉体塗装アルミ製ボディ、統合可能な循環冷却装置、自動集中給油
- ワークテーブル：縦横のTスロットを備えたステンレス製テーブル。Z軸付テーブル 550 x 500 mm、Zなしテーブル 700 x 500 mm。TスロットやEasy締付けシステムで複雑形状もしっかり固定
- 搭載荷重：仕様により重いワーク（最大構成で約400 kg、クランプ併用でテーブル記載は120 kgまで）
- 切断室：キズに強いラミネート安全ガラスを備えた大型スライド扉、側面開口、耐衝撃LED照明
- 最適化されたスイベルアーム：高効率冷却、並行ガイド式のホイールガード、レーザー位置合わせオプション
- 高精度横送り：テーブル内蔵Z軸により切断高さを保持し、自動横送りで正確な平行切断を実現
- 回転工具（オプション）：ソフトウェア制御で角度入力可能な垂直回転送りにより仕上がりを均一化、回転部品の切断時間を短縮し偏芯から保護
- パルス切断と切削力依存フィード制御：難削材向けの調整可能なパルス切断、設定力到達時に自動で送りを低下させ装置・ワーク・治具を保護
付属品 / オプション
- 循環冷却ユニット（コンパクト、統合可能、多室ろ過）
- 連続/連続切断向けベルトフィルタシステム
- 冷却液ミスト除去用遠心分離器
- レーザー位置合わせオプション、回転工具、Qtoolクランプ各種
仕様
- 切断ホイール：最大 Ø 508 mm
- 最大切断能力：Ø 190 mm
- ホイールフランジ径：Ø 32 / 40 mm
- X軸自動ストローク：420 mm
- Y軸自動ストローク：280 mm
- Z軸自動ストローク（オプション）：200 mm
- Z軸精度：0.1 mm
- Z付テーブル（W x D）：550 x 500 mm、ステンレス
- Z無テーブル（W x D）：700 x 500 mm、ステンレス
- Tスロット寸法：12 mm
- ホイール回転数：可変 1000–2800 / 1000–2400 rpm（構成により異なる）
- 接続電力：30 kVA
- 主軸出力：15 kW、S1運転
- 外形寸法（W x H x D）：1300 x 1820 x 1250 mm
- 重量：約1000 kg（装備により変動）
