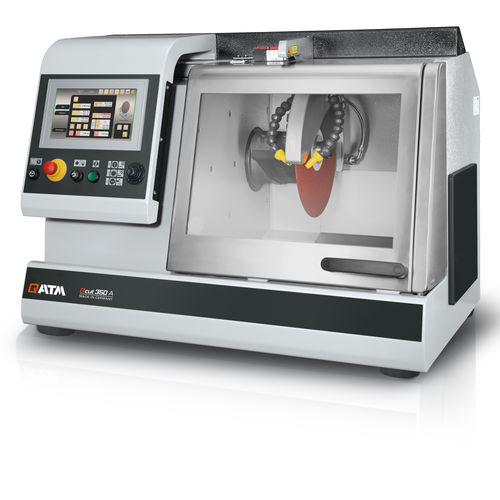

回転刃切断機 Qcut 350 A

複合材料用プリント基板用試料

導入
Qcut 350 A は、最大 Ø135 mm のサンプルを切断可能な自動湿式砥粒切断機です。Low Contact Cutting（LCC）モードにより、形状・サイズ・材料が異なる試料を優しく制御された切断で処理できます。主な用途は金属組織学、材料解析、鉱物学、複合材料（CFC/PMC/MMC）の前処理、およびプリント基板など電子部品の切断です。拡大された切断室とステンレス製作業テーブルにより作業性が向上します。自動接触検知、マルチポジションプロセス（MPP）、垂直切断時のカバー平行調整などのソフトウェア機能により、再現性と処理能力が向上します。

製品の利点

• 自動横送り（X軸）
• 自動垂直送り（Y/Z軸）
• 切断力の電子制御
• 移動距離の電子制御
• 切断力の電子リミッター
• プログラム保存用メモリ
• 各種クランピングツール・システムの豊富な選択肢
• 長尺サンプル用の右側開口

電子式性能制御
所定の最大出力に達すると自動的に送り速度を低減し、駆動部および切断部品を過負荷から保護します。

精密横送り
オプションの自動横送り（シリーズ切断機能付）は、正確な平行切断に適しています。電子制御で操作され、ポットホイール使用時の送り軸としても機能します。

パルス切断
可変パルス切断方式は、重断面や切断困難な材料の処理において、熱的・機械的負荷を低減する利点を提供します。

Multi-Position-Process（MPP）
MPP により複数試料をテーブル上に配置し、1回の自動シーケンスで順次切断できます。ティーチイン機能により複数位置の設定が簡便で再現可能です。

自動接触検知
自動サイクル開始後、試料は高速で接近し、切断ホイールが接触することで、事前設定されたパラメータで安全かつ効率的に切断が開始されます。

新しいサイズ
拡大された切断室と作業台、およびホイールガードの平行調整により切断容量と各軸の移動量が増加します。サイドドアと長尺供給用の開口により、アクセス性と作業の柔軟性が向上します。

電子制御
自動トラバース切断のパラメータは電子制御に保存・呼び出しが可能です。表示画面には手動トラバースの位置が表示され、自動サイクル中に送り速度、移動量、切断力を変更できます。

詳細
1. 大型機械テーブル

• バックラッシュのない軸位置決め
• QATM クランピング装置の簡易取付溝
• カスタム治具用 12 mm Tスロット
• 最大 W x H: 500 x 300 mm（Z軸なし）；それ以外は最大 400 x 300 mm

2. 人間工学的操作パネル

• 10.1" カラータッチディスプレイ
• 手動操作用ジョイスティック

3. レーザーアライメント

• 切断前の部品を正確に位置決め

4. 切断ホイールロック

• ロック機構と簡単なナットシステムによりホイール交換が容易

5. サイドオープニング

• 長尺試料用の右側開口

6. 頑強な筐体

• 粉体塗装アルミニウム構造

7. 平行ガイド付き切断ディスクカバー

• 横切断での切断容量が向上

技術データ
切断ホイール：最大 Ø 356 mm / 14 in
最大切断能力：Ø 135 mm
ホイールフランジサイズ：Ø 32 mm
X軸 自動：260 mm
Y軸 自動：175 mm
Z軸 自動（オプション）：140 mm
精密Z軸：0.1 mm
Z軸なしテーブル W x D：500 x 300 mm、ステンレス
Z軸ありテーブル W x D：400 x 300 mm、ステンレス
Tスロット：12 mm
速度：可変 800–3400 rpm
接続電力：9.5 kVA
駆動出力（主駆動）：4 kW S1；5.5 kW S3
W x H x D：1015 x 760 x 810 mm
重量：約 200 kg（装備により異なる）

仕様

• モデル：Qcut 350 A
• 最大切断能力：Ø 135 mm
• 切断ホイール：最大 Ø 356 mm
• 回転数範囲：800–3400 rpm（可変）
• 駆動出力：4 kW（連続）、5.5 kW（間欠）
• テーブル寸法：500 x 300 mm（Z軸なし）/ 400 x 300 mm（Z軸あり）
• 精密Z軸：0.1 mm
• 接続電力：9.5 kVA
• 概算重量：200 kg（装備により異なる）
