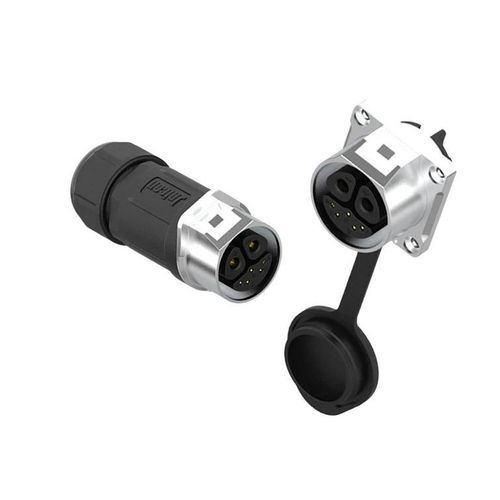

ハイブリッドコネクター 電線対電線クリック ロック式高圧電流
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ハイブリッド
- サイズ
- 電線対電線
- 接続タイプ
- クリック ロック式
- 電気的特性
- 高圧電流, 3 ピン, 2ピン, 4 ピン, 2+5 ピン, 5 ピン
- 材料
- 熱可塑ボディ
- 保護クラス
- IP67
- その他の特徴
- 防水・防塵性能
- 一次電流
5 A, 30 A, 50 A
- 電圧
60 V, 300 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
製品概要
50Aの電源接点と5Aの信号接点を統合したハイブリッド防水コネクタ。コンパクトなIP67等級ハウジングで、屋外および産業用途のスマート照明・制御システムに適しています。
概要
製品仕様（表）
特長 / 技術仕様
50Aの電源接点と5Aの信号接点を統合したハイブリッド防水コネクタ。コンパクトなIP67等級ハウジングで、屋外および産業用途のスマート照明・制御システムに適しています。
概要
- 電源＋信号のハイブリッド：電源ピン50A（3.6 mm）と信号ピン5A（1.0 mm）を1つのコネクタに統合し、配線を簡素化・省スペース化。
- QuickLock機構：工具不要で着脱、クリック音と耐振動ロックにより確実な保持を実現。
- IP67防水：粉じん密封および一時的な浸水に対する保護を提供。
- スマート照明対応：LEDモジュール、照明制御、ハイブリッド電源／信号アーキテクチャに適合。
- 国際認証：ISO9001、CE、UL、RoHS。IATF/ISO対応工場で製造。
製品仕様（表）
- ピン数：2ピン | 3ピン | 4ピン | 5ピン | 2+5ピン
- ピン径×個数：3.6 mm | 3.6 mm | 2.7 mm | 2.7 mm | 3.6 + 1.0 mm
- 定格電流：50A | 50A | 30A | 30A | 50A + 5A
- 定格電圧：300V | 300V | 300V | 300V | 300V + 60V
- 耐電圧：2000V | 2000V | 1500V | 1500V | 約1500V
- 対応ケーブル断面積：1.5 mm²–6 mm² (16–9 AWG) | 1.5 mm²–6 mm² (16–9 AWG) | 1.0 mm²–4 mm² (18–12 AWG) | 1.0 mm²–4 mm² (18–12 AWG) | 1.0 mm²–4 mm² (18–12 AWG)
- 最大径範囲：MAX Φ16.0 mm
- 保護等級：IP67
- 接続方式：QuickLock（工具不要）
- 難燃性：UL94‑V0
- 使用温度：-40℃ – 105℃
- 認証：ISO9001、CE、UL、RoHS
特長 / 技術仕様
- シリーズ／型番：MJ24（2+5ピン ハイブリッドバリアント）。
- 電源接点：50Aの電源ピン（直径3.6 mm）、電源側で50Aに対応。
- 信号接点：5Aの信号ピン（直径1.0 mm）、信号側で5Aに対応。
- 複合定格（2+5ピン）：50A（電源）＋5A（信号）。
- 定格電圧：電源接点は300V、信号には追加の60V（ハイブリッドでは300V＋60Vと表記）。
- 耐電圧：2+5ピン版は概ね1500V。
- ケーブル断面互換性：ハイブリッド版は通常1.0 mm²–4 mm²（18–12 AWG）。
- 最大ケーブル外径：MAX Φ16.0 mm。
- 防入保護：IP67（粉じん密封および一時的な浸水保護）。
- ロック機構：クリック音と耐振動保持を備えたQuickLock工具不要ロック。
- ハウジング材質と難燃性：UL94‑V0 難燃ハウジング。
- 動作温度範囲：-40℃～+105℃。
- 嵌合耐久性：高嵌合回数設計（シリーズ参照値 500回以上）。
- 認証：ISO9001、CE、UL、RoHS（シリーズレベルの認証）。
