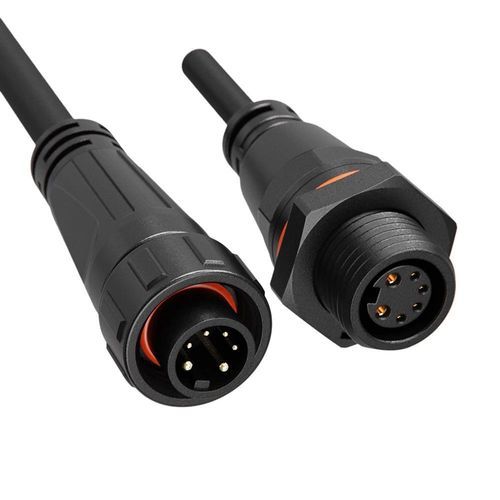

ハイブリッドコネクター

丸形スクリューねじロック式

短い説明
10A+5A の M16 ハイブリッド防水コネクタ。電源と信号接点を1つのねじロック筐体に統合。現場組立またはケーブル成形に対応。

製品概要

• 電源＆信号のハイブリッド – 2極電源（10A/125V、Φ1.5mm）と4極信号（5A/60V、Φ1.0mm）を単一のM16コネクタに収容し、配線を簡素化し盤面スペースを節約します。
• ねじロック機構 – ねじ式カップリングにより振動対策を備えた確実な結合を実現します。
• IP68 防水 – 防塵・長時間浸漬に対応。高圧洗浄向けにIP69Kをオプション提供。
• コンパクトな M16 形状 – 複合接点構成により狭い設置スペースや複雑なシステムに適合します。
• 組立オプション – 現場組立（はんだ/圧着）またはケーブル成形品で提供可能。
• 認証 – ISO9001、CE、UL、RoHS、適用によりTUVなど。

主な特長と利点

• IP68 シーリングにより過酷な産業環境でも信頼性の高い保護を実現。強力な洗浄には IP69K を選択可能。
• 動作温度範囲：-40°C ～ +105°C（エネルギー貯蔵用途向けに一部 +125°C 対応モデルあり）。
• UL94-V0 難燃ハウジングにより火災安全性と耐衝撃性を確保。
• 500 回以上の結合耐久性により頻繁な着脱に対応。

仕様表
製品項目 | 仕様1 | 仕様2 | 仕様3 | 仕様4 | 仕様5 | 仕様6 | 仕様7
ピン数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
ピン径 X 数 | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
定格電流 | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
定格電圧 | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
耐電圧 | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
ケーブルゲージ | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
許容直径 | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
保護等級 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
接続方式 | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック | ねじロック
難燃性等級 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
使用温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技術仕様

• モデル / 形状：M16 ハウジング、ハイブリッド 2 電源 + 4 信号接点（2+4 Pin）。
• 電源接点：2 × Φ1.5mm、各 10A（125V）。
• 信号接点：4 × Φ1.0mm、各 5A（60V）。
• ケーブル互換性：ハイブリッド組合せ（例：0.75+0.5mm²；電源 20–18 AWG、信号 24–20 AWG）。
• 耐電圧：多くの配列で最大 1500V；ハイブリッド変種は表に従い 500V。
• 侵入保護：IP68（防塵・長時間浸漬）；IP69K はオプション。
• 結合方式：ねじロック（ねじ式）で振動対策仕様。
• ハウジング材質：高強度難燃ポリマー、UL94-V0。
• 動作温度：-40°C ～ +105°C（シリーズによっては +125°C まで）。
• 挿抜耐久性：500 回以上。
• 認証：ISO9001、CE、UL、RoHS、該当する場合は TUV。
