ハイブリッドコネクター

組み合わせ式データ用電源

簡潔な説明

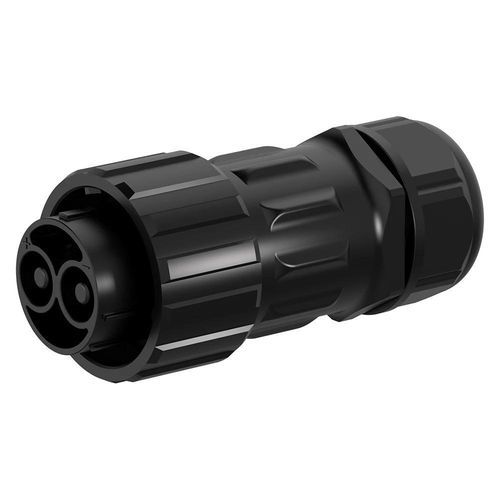

M40 2+4ピン ハイブリッド防水コネクタ（ベイオネットロック）で、120Aの電源接点と10Aの信号接点を一体化したコンパクト構成。BMS、エネルギー貯蔵、EV、産業用途の電源・信号統合に適しています。

製品概要

• 電源＋信号のハイブリッド – 6.0 mmの電源ピン（120A）と1.5 mmの信号ピン（10A）を一体化し、配線を簡素化してスペースを節約します。
• ベイオネットロック機構 – 90度のクォータターンで素早く接続、耐振動性があり厳しい環境でも確実に保持します。
• IP67防水 – 防塵・一時的な浸漬に対応。モデルによりIP68/IP69Kのオプション対応可能。
• BMSやハイブリッドシステム向け設計 – バッテリーマネジメント、エネルギー貯蔵、EV充電など電源・信号統合用途に最適化。
• 国際認証 – CE、UL、TUV、RoHSに準拠し産業用途での導入が可能です。

製品の利点

• 信頼性の高い環境保護 – 標準でIP67、長時間の浸漬や高圧洗浄が必要な場合はIP68/IP69Kを選択可能。
• 広い動作温度範囲 – 標準 -40°C～+105°C、エネルギー貯蔵向けの一部は+125°C対応。
• 難燃性ハウジング – UL94 V-0相当のエンジニアリングプラスチックを採用し、衝撃保護と安全性を確保。
• 高い嵌合耐久性 – 500回以上の嵌合耐久を想定し、頻繁な着脱でも安定した接触を維持します。

製品仕様

• 対応構成 – 2、3、4、5、2+4（電源＋信号）、3+9（電源＋信号）。
• ピン径 – 電源：6.0 mm（120A）；信号：1.5 mm（10A）；シリーズにより8.0 mm、3.6 mm等もあり。
• 電流・電圧定格 – 大径電源ピンでは最大150A/600V；2+4構成の典型値は120A（電源）＋10A（信号）、600V/60V。
• 耐電圧 – 一部構成で最大5000V、2+4版本では3000Vが一般的。
• 対応ケーブル断面 – 電源：4–25 mm²（10–3 AWG）；信号：0.3–1.5 mm²（24–16 AWG）。
• 保護・耐久性 – 標準IP67、ハウジングUL94-V0、嵌合回数500回以上。

技術仕様

• モデルシリーズ：M40
• 構成（本製品）：2+4ピン ハイブリッド（電源 + 信号）
• 電源ピンサイズ：6.0 mm
• 信号ピンサイズ：1.5 mm
• 定格電流：120A（電源）＋10A（信号）
• 定格電圧：600V（電源）＋60V（信号）
• 耐電圧：3000V（一般値）
• 対応ケーブル：電源 4–25 mm²（10–3 AWG）；信号 0.3–1.5 mm²（24–16 AWG）
• 最大径範囲：MAX φ25.0 mm
• 保護等級：IP67（標準）；IP68/IP69Kはオプション
• 接続方式：ベイオネットロック（クォータターン、耐振動）
• ハウジング難燃等級：UL94-V0
• 動作温度：-40°C～+105°C（一部+125°C対応あり）
• 嵌合耐久：≥500回
• 典型的用途：BMS、エネルギー貯蔵、EV充電、産業用電源・信号統合
• 認証：ISO9001、CE、UL、TUV、RoHS
