ハイブリッドコネクター

データ用電源電線対電線

製品概要

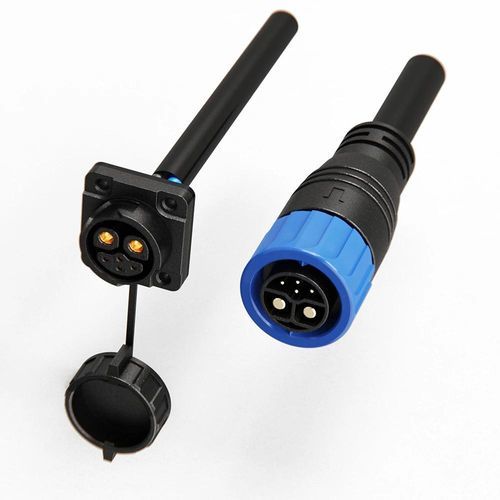

IP67 等級の50A+5Aハイブリッドプッシュロック防水コネクタ。電源と信号の伝送を組み合わせ、産業用オートメーションやエネルギーシステム向けに設計されています。高電流の電源接点と信号接点を単一のM23ハウジングに統合し、配線を簡素化するとともに確実なシール性と振動に強い嵌合を提供します。

主な特徴

• 高電流ハイブリッド設計 – 50A電源接点（φ3.6mm）と5A信号接点（φ1.0mm）を1つの6ピンコネクタに実装し、配線を簡素化して盤面スペースを節約。
• プッシュロック機構 – 工具不要の迅速な着脱が可能な自己ロック設計で、確実かつ振動に強い接続を実現。
• IP67 防水・防塵 – 屋外や過酷な産業環境での信頼動作のために完全密閉。
• 幅広いケーブル対応 – 0.3mm²–6mm²（24–9 AWG）、最大φ16mm径まで対応し多様な設置に柔軟に対応。
• 高性能材料 – UL94 V-0 難燃エンジニアリングプラスチック筐体、銀めっき銅合金接点により優れた導電性。
• 国際認証 – UL、TUV、CE、RoHS取得。

製品仕様（表）
製品詳細 — 仕様1 — 仕様2 — 仕様3
ピン数 — 6（2+4） ピン — 8（2+1+5） ピン — 15（2+13） ピン
ピン径×数 — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
定格電流 — 50A+5A — 50A+15A+5A — 20A+5A
定格電圧 — 300V+60V — 300V+125V+60V — 125V+60V
耐電圧 — 5000V — 3000V — 3000V
対応ケーブル断面積 — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
直径範囲 — 最大 φ16mm — 最大 φ16mm — 最大 φ16mm
保護等級 — IP67 — IP67 — IP67
接続方式 — プッシュロック — プッシュロック — プッシュロック
燃焼等級 — UL94-V0 — UL94-V0 — UL94-V0
動作温度 — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
認証 — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

技術仕様

• シリーズ / 型番: M23シリーズ（6ピンハイブリッド版）
• ピン構成: 6ピン（2電源 + 4信号）
• 電源接点サイズ: φ3.6 mm（電源接点）
• 信号接点サイズ: φ1.0 mm（信号接点）
• 定格電流: 50A（電源） + 5A（信号）
• 定格電圧: 300V（電源） + 60V（信号）
• 耐電圧: 5000V
• 対応ケーブル断面: 0.3 mm² – 6 mm²（24 – 9 AWG）
• 最大ケーブル径: φ16 mm
• 保護: IP67（防水・防塵）
• 接続方法: プッシュロック（工具不要、自己ロック）
• ハウジング材質: UL94 V-0 難燃エンジニアリングプラスチック
• 接点材質/仕上げ: 銀めっき銅合金接点
• 動作温度: -40°C ～ +105°C
• 嵌合耐久性: 500回以上の嵌合を想定
• 認証: ISO9001, CE, UL, RoHS, TUV（工場レベルのUL/TUV記載）
