電源コネクター

電線対電線丸形ロック式

概要

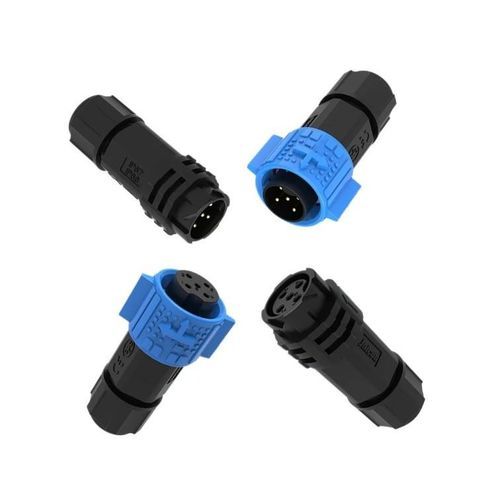

M19 5極、15A の防水丸型コネクタ。プッシュロック機構と IP67 等級を備え、産業用電源、屋外および海洋用途向けに設計されています。

主な特長

• 15A マルチピン電源：Φ2.0mm 銅合金コンタクトにより 5極構成で 15A/300V を供給。
• プッシュロック機構：工具不要での速結・速解、耐振動ロック設計。
• IP67 防水：防塵および一時的な浸水に対して完全密封、屋外・海洋環境に適合。
• ケーブル対応：0.5mm²–1.5mm²（20–16 AWG）に対応。
• 各種認証：ISO9001、CE、UL、TUV、RoHS をラインで取得。

仕様（バリアント一覧）
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

製品詳細
M19 5極モデルは Φ2.0mm の電源用銅合金コンタクトにより 15A を供給し、ハイブリッド仕様では小径の信号コンタクトを併設します。プッシュロックの耐振動設計により確実な嵌合保持を実現。筐体は IP67 の完全密閉、UL94‑V0 相当の難燃性を持ち、動作温度範囲は -40°C〜105°C。ISO9001、CE、UL、TUV、RoHS 認証を取得しています。

技術仕様

• 型式 / シリーズ：M19
• コンタクト種別・サイズ：Φ2.0mm 電源用銅合金コンタクト；適用時に 0.8mm 信号コンタクト
• 定格電流：15A（電源）および 5A（信号）— 5極ハイブリッドは 15A+5A
• 定格電圧：5極ハイブリッドで 300V（電源）＋60V（信号）
• 耐電圧：1000V
• 対応ケーブル断面積：0.5mm²–1.5mm²（20–16 AWG）
• ケーブル外径：φ 4.5 – φ 11 mm
• 保護等級：IP67（防塵・一時浸漬）
• 接続方式：プッシュロック（工具不要、耐振動）
• 動作温度：-40°C〜105°C
• 筐体難燃等級：UL94‑V0
• 標準嵌合回数：500 回以上
• 認証：ISO9001、CE、UL、TUV、RoHS
