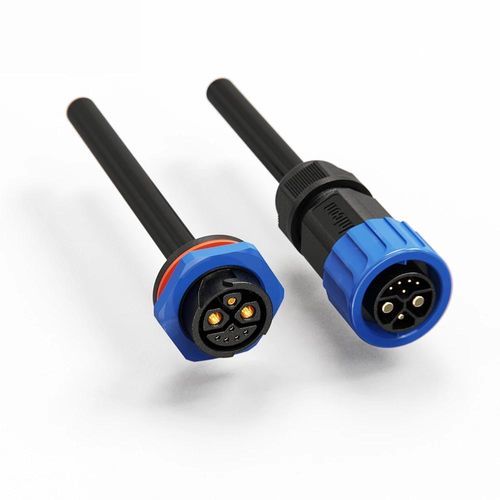

ハイブリッドコネクター

電線対電線丸形プッシュロック

製品概要

• 電力・信号ハイブリッド – 1つの8極コネクタに3種類のコンタクトサイズを内蔵：50A電力（φ3.6mm）、15A電力（φ2.0mm）、5A信号（φ1.0mm）。300V+125V+60Vのマルチ電圧伝送に対応します。
• プッシュロック機構 – 工具不要の素早い着脱が可能な自己ロック式。頻繁な結合サイクルに適しています。
• IP67防水・防塵 – 完全密閉設計により、湿潤、粉塵、屋外環境でも安定した性能を発揮します。
• 幅広いケーブル対応 – 0.3mm²–6mm²（24–9 AWG）のケーブルを受け入れ、最大外径はφ16mmまで対応。
• 産業用途仕様 – UL94 V-0 難燃ハウジングと銅合金コンタクト。広い動作温度範囲を備えます。
• 国際認証 – ISO9001、CE、UL、RoHS取得。

仕様
製品詳細 | 仕様1 | 仕様2 | 仕様3
ピン数 | 6（2+4） ピン | 8（2+1+5） ピン | 15（2+13） ピン
ピン径 X 数量 | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
定格電流 | 50A+5A | 50A+15A+5A | 20A+5A
定格電圧 | 300V+60V | 300V+125V+60V | 125V+60V
耐電圧 | 5000V | 3000V | 3000V
対応ケーブルサイズ | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
径範囲 | MAX φ16mm | MAX φ16mm | MAX φ16mm
保護等級 | IP67 | IP67 | IP67
接続方式 | プッシュロック | プッシュロック | プッシュロック
難燃性 | UL94-V0 | UL94-V0 | UL94-V0
動作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特長 / 技術仕様

• シリーズ：M23シリーズ
• 商用表記：8極ハイブリッド（2+1+5）構成
• コンタクト径：φ3.6mm（電力）、φ2.0mm（電力）、φ1.0mm（信号）
• 定格電流：50A（メイン電力）+15A（セカンド電力）+5A（信号）
• 定格電圧：300V + 125V + 60V（マルチ電圧対応）
• 耐電圧：3000V（8極構成時）
• 対応ケーブル断面積：0.3mm² – 6mm²（24–9 AWG）
• 最大ケーブル径：MAX φ16mm
• 保護等級：IP67（防水・防塵）
• 接続方法：プッシュロック（自己ロック、工具不要）
• ハウジング材質 / 難燃等級：UL94 V-0 自己消火
• コンタクト材質：銅合金
• 動作温度範囲：-40℃〜105℃
• 典型的な嵌合回数：500回以上を想定
• 認証：ISO9001、CE、UL、RoHS
