ハイブリッドコネクター

クリック ロック式DC2ピン

製品概要

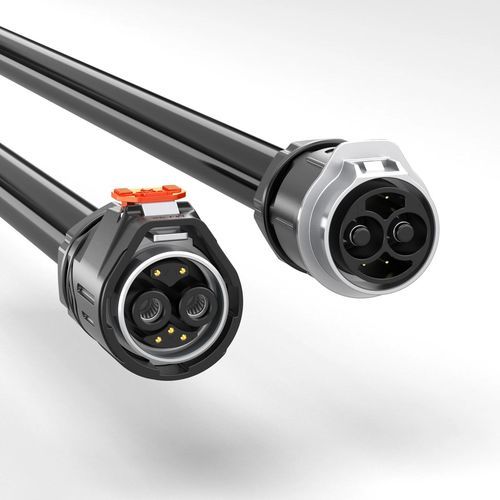

JNICON MJ32 ハイブリッド防水コネクタは、高電流用コンタクト2つと信号用コンタクト5つをコンパクトなIP67等級のハウジングに統合しています。バッテリーマネジメントシステム（BMS）や産業用制御配線向けに設計されており、電源と複数信号の分離伝送に適しています。承認前に嵌合図、ケーブル適合性、電気定格を確認してください。

主な特徴

• 120A 電源 + 10A 信号 — 6.0 mm 電源コンタクトと1.5 mm 金めっき信号コンタクトの2+5 ハイブリッド構成。
• QuickLock 機構 — 工具不要のロック、作動音と耐振動機構により確実に固定。
• IP67 保護等級 — 正しく嵌合・取付けた場合に密閉性能を発揮。性能は組付けとケーブル入力に依存。
• 用途 — BMS、電源/信号のハイブリッド分配、産業制御用途向け。
• 認証 — 標準的に ISO9001、CE、UL、RoHS に対応。選択モデルの証明書を確認してください。

重要 — 発注前に2+5ピン構成を確認してください

• 120A は電源コンタクト群にのみ適用され、信号コンタクトは最大10Aです。7ポジション全てを同等の電源回路と見なさないでください。
• 嵌合図、ピン割当、選択した嵌合ペアを配線設計で確認してください。
• 連続/ピーク負荷、回路ごとの電圧、周囲温度、導体断面、ケーブル外径、パネルクリアランスを確認してください。
• 実際の使用条件下での組線後の温度上昇とシール性能を検証してください。

製品仕様

• シリーズ / 型番: MJ32
• 構成: 2 電源ピン + 5 信号ピン（ハイブリッド）
• 電源コンタクト寸法: 6.0 mm
• 信号コンタクト寸法: 1.5 mm、金めっき
• 定格電流: 電源最大120A、信号最大10A
• 定格電圧: 電源最大600V、信号最大60V（組合せ仕様）
• 耐電圧: 最大3000V（製品仕様に依存）
• ケーブル許容断面: 電源 4 mm²–25 mm² (10–3 AWG)、信号 1.0 mm²–6 mm² (18–9 AWG)
• 最大ケーブル束外径: MAX Φ25.0 mm
• 保護等級: IP67（指示に従って嵌合・設置した場合）
• 接続方式: QuickLock（工具不要）
• 難燃性: ハウジング UL94-V0
• 使用温度範囲: -40℃〜105℃
• 代表的な認証: ISO9001、CE、UL、RoHS
