ハイブリッドコネクター

オーバーモールドプッシュロックM12

製品概要

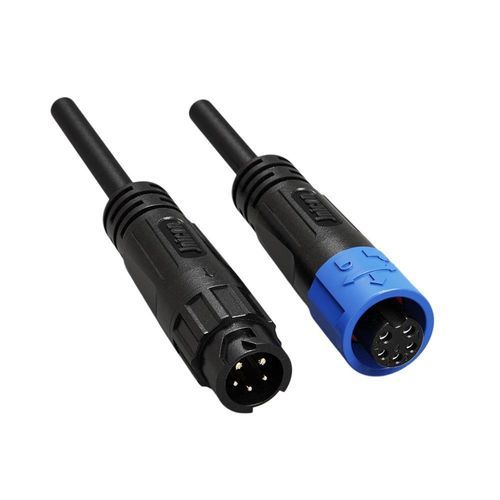

7A+2Aのハイブリッド押しロック式防水コネクタ。ケーブル一体成形で電源と信号を1つのM12ハウジングに統合し、センサや制御システム向けに設計されています。

主な利点

• 電源＆信号のハイブリッド – 電源用2ピン（7A/125V、Φ1.2mm）と信号用3ピン（2A/60V、Φ1.0mm）を単一のM12で提供し、センサネットワークや制御系の配線を簡素化します。
• 押しロック機構 – 工具不要で迅速に接続・切断でき、施工が速やかです。
• IP67防水 – ケーブル一体成形により水・粉じんから保護し、侵入口を排除します。
• すぐに使えるソリューション – 事前成形されたケーブルアセンブリにより現地での端子処理を不要にし、一貫した信頼性のある接続を実現します。
• コンパクトなM12設計 – センサネットワークやフィールドバスに適した省スペースの5ピン構成です。
• 国際認証 – UL、TUV、CE、RoHS。ISO9001プロセスのもと製造。

補足説明
一体成形アセンブリは電源線とデータ線をシールされたM12ハウジング内で統合することで、現地配線ミスや信号ノイズを低減します。押しロック式の嵌合は特殊工具なしでの迅速な保守・交換を可能にします。

仕様

• モデルタイプ: M12 2+3ピン ハイブリッド（電源 + 信号）
• ピン数: 5ピン（2電源 + 3信号）
• ピン径 x 本数: 1.2mm（電源）+ 1.0mm（信号）
• 定格電流: 7A（電源ピン）+ 2A（信号ピン）
• 定格電圧: 125V（電源）+ 60V（信号）
• 耐電圧（絶縁）: 1000V（5ピンハイブリッド構成）
• 対応ケーブル断面: 0.3mm²–1.0mm²（24–18 AWG）
• 外径範囲（ケーブル被覆）: MAX φ8.5mm
• 保護等級: IP67（ケーブル一体成形、防水・防塵）
• 接続方式: 押しロック（工具不要）
• 難燃性: UL94-V0
• 動作温度: -40°C – 105°C
• 認証: ISO9001、CE、UL、RoHS（TUVも参照）
