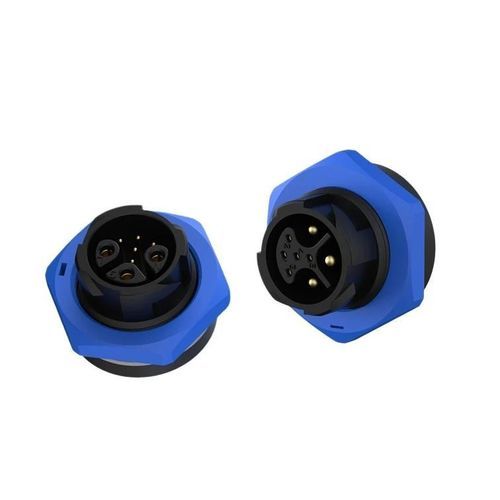

ハイブリッドコネクター

電線対電線プッシュロックM19

製品概要
15A+5Aのハイブリッド防水コネクタ。電源とマルチ信号を1つのM19ハウジングに統合したプッシュロック式で、産業用制御システム向けに設計されています。

主な特長

• 電源&マルチ信号ハイブリッド – 電源用3ピン（15A/300V、Φ2.0mm）と信号用5ピン（5A/60V、Φ0.8mm）を1つのコネクタに収容し、複雑な配線を簡素化します。
• プッシュロック機構 – 工具不要のクイック接続・切断で迅速な施工が可能です。
• IP67防水 – 水や粉じんに対して完全密閉。過酷な産業環境でも信頼性があります。洗浄用途の厳しい条件にはオプションでIP69K対応可能です。
• コンパクト設計 – M19ハウジングに8ピンを配置し、機能性を確保しつつパネルスペースを節約します。
• 世界的認証 – ISO9001、CE、UL、RoHS（シリーズにTUV記載）。

利点
高信頼性の防水・防塵保護（IP67；一部モデルはIP68/IP69Kオプション）。広い動作温度範囲：-40℃～105℃（一部シリーズは最大+125℃）。UL94‑V0の難燃ハウジングにより自己消火性と耐衝撃性を確保。500回以上の嵌合サイクルに対応する設計で、長期の耐久性と安定した接触性能を実現します。

仕様（3+5ピン）
ピン数：3+5ピン
ピン径×数：2.0 + 0.8 mm
許容電流：15A（電源）+ 5A（信号）
定格電圧：300V（電源）+ 60V（信号）
耐電圧：1000V
ケーブル断面：0.5 mm² ～ 1.5 mm²（20 ～ 16 AWG）
許容外径範囲：φ 4.5 ～ φ 11 mm
保護等級：IP67
接続方式：プッシュロック（工具不要）
難燃性：UL94‑V0
使用温度：-40℃ ～ 105℃
認証：ISO9001、CE、UL、RoHS

追加技術メモ
• 電源用3ピン（Φ2.0mm）は大電流を供給可能、信号用5ピン（Φ0.8mm）は複数信号線をサポートします。
• 電源と信号を単一のM19ハウジングに統合することで、大型機械の配線を簡素化し、信号ノイズ低減に寄与します。
