ハイブリッドコネクター 組み合わせ式丸形口金
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ハイブリッド, 組み合わせ式
- 形状
- 丸形
- 接続タイプ
- 口金
- サイズ
- M40
- 電気的特性
- 3 ピン, 2ピン, 4 ピン, 2+4 ピン, 5 ピン, 3+9 ピン
- 材料
- プラスチック製
- 保護クラス
- IP67, IP68, IP69K
- 規格
- RoHS指令, cULus
- その他の特徴
- 難燃性, 多数はめ合い用
- 一次電流
10 A, 50 A, 120 A, 150 A
- 電圧
60 V, 300 V, 600 V, 1,500 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
製品概要
産業用制御システム向けのM40ハイブリッド防水バヨネットコネクタ（50A+10A）。電力と複数信号を一体化したコンパクトな接続ソリューションです。
製品の特徴
主な仕様
利点と技術的ハイライト
産業用制御システム向けのM40ハイブリッド防水バヨネットコネクタ（50A+10A）。電力と複数信号を一体化したコンパクトな接続ソリューションです。
製品の特徴

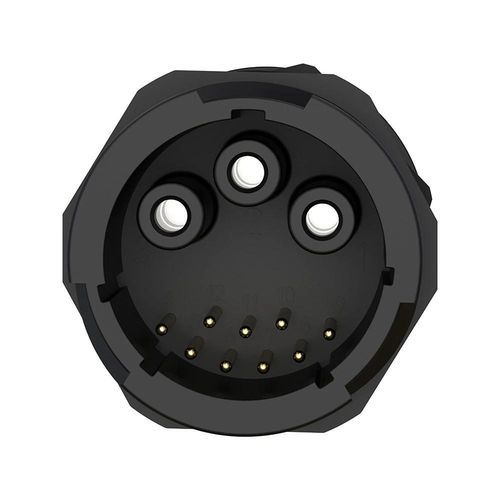

- 電力＋信号のハイブリッド – 3本の50A電力端子（3.6 mm）と9本の10A信号端子（1.5 mm）を同一ハウジングに内蔵。
- バヨネットロック – 90度回転のクイックコネクト／ディスコネクト、耐振動性を備えた確実な機械的結合。
- 防水防塵 – 標準IP67、より厳しい環境向けにIP68/IP69Kを選択可能。
- 制御システム適合 – PLCネットワーク、オートメーションのフィードバック回路、盤内配線に適合。
- 認証 – ISO9001、CE、UL、RoHS、TUV。
主な仕様
- シリーズ / 型番: M40
- 構成: 3+9 ピン（電力 + 信号）
- 電力端子: 3 × 3.6 mm、定格 50A
- 信号端子: 9 × 1.5 mm、定格 10A
- 定格電流（3+9）: 50A + 10A
- 定格電圧（3+9）: 300V + 60V
- 耐電圧: 1500V
- 対応ケーブル径: 電力 1.0–6 mm²（18–9 AWG）、信号 0.3–0.75 mm²（24–18 AWG）
- 最大外径: MAX φ25.0 mm
- 保護等級: IP67（標準）、IP68/IP69Kはオプション
- 接続方式: バヨネットロック（90度回転）
- 難燃性: ハウジング UL94 V-0
- 使用温度範囲: -40°C ～ +105°C
- 耐久性: ≥500 結合サイクル
利点と技術的ハイライト
- 屋外や過酷環境での信頼できる防水防塵シール。
- 広い動作温度範囲、用途に応じた高温バリエーションも用意可能。
- 高強度で難燃性のエンジニアリングプラスチック製ハウジング（UL94 V-0）。
- 耐衝撃性および耐振動バヨネットロックを備えた堅牢な機械構造。
- 国際認証を取得し、長期の産業用途に適した設計。
