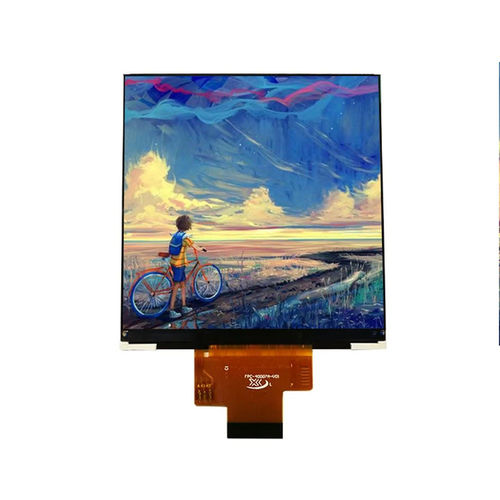

TFT LCDディスプレイ モジュール YX40005A

IPS方式カラー720 x 720

概要
YX40005Aは、720×720 RGB解像度およびMIPI DSIインターフェースを備えた4.0インチ正方形TFT-LCDモジュールです。ドライバICにST7703を採用し、All O'Clock IPSパネルにより広い視野角、正確な色再現、応答性を実現します。組込みHMI、産業用制御、医療機器、ハンドヘルド端末、POS、AIデバイスなどへの組み込みに適しており、MIPI DSIはLinuxやAndroidなどの組込みプラットフォームへの高速度データ伝送と容易な統合を可能にします。

主な物理寸法
外形寸法：74.83 × 78.98 × 1.45 mm
表示有効領域：71.93 × 71.93 mm
画素ピッチ：0.08625 × 0.08625 mm

基本仕様
表示サイズ：4.0 inch
LCDタイプ：IPS TFT-LCD（透過型）
解像度：720 (RGB) × 720
有効表示領域：71.93 × 71.93 mm
外形寸法：74.83 × 78.98 × 1.45 mm
画素ピッチ：0.08625 × 0.08625 mm
視野方向：All O'Clock
ドライバIC：ST7703
インターフェース：MIPI DSI
バックライト：白色LED × 8
アナログ動作電圧：2.75 V Typ.
ロジック動作電圧：1.8 V Typ.

光学特性
解像度：720 × 720
コントラスト比：800 : 1（typ.）
色域：60%（typ.）
輝度：300 cd/m²（typ.）
輝度均一性：80%（typ.）
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答時間：25 ms（typ.）

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

機構・統合
超薄型の正方形デザインは視認領域を最大化しつつ設置スペースを最小化します。コンパクトな外形とMIPI DSIインターフェースにより、産業用HMI、医療機器、制御パネル、AI端末などへの機械的統合や信号配線が容易です。機械図面およびモジュール外形図は製品ドキュメントで提供されます。

技術仕様

• モデル：YX40005A
• 表示サイズ：4.0 inch
• 解像度：720 (RGB) × 720
• LCDタイプ：IPS TFT-LCD（透過型）
• インターフェース：MIPI DSI
• ドライバIC：ST7703
• バックライト：白色LED 8個
• 有効領域：71.93 × 71.93 mm
• 外形寸法：74.83 × 78.98 × 1.45 mm
• アナログ電圧：2.75 V Typ.
• ロジック電圧：1.8 V Typ.
• 輝度：300 cd/m²（typ.）
• コントラスト比：800 : 1（typ.）
• 視野角：All O'Clock（80°/80°/80°/80°）
• 動作温度：-20°C ～ +70°C
