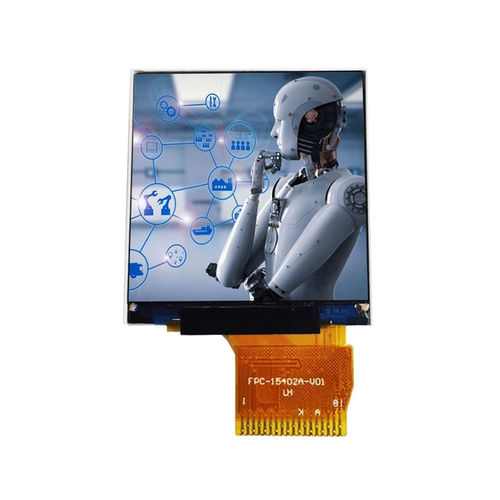

TFT LCDディスプレイ モジュール YX15402A

カラー240 x 2401.54インチ

製品概要
YX15402Aは1.54インチのスクエアTFT液晶モジュールで、240×240 RGB解像度と8ビットMCUインターフェースを備え、ウェアラブル、ハンドヘルド端末、産業用コントローラ、医療機器、コンパクトなIoT機器向けに設計されています。本モジュールはST7789VドライバICと白色LED×3のバックライトを搭載しています。

主な特長

• ドライバIC: ST7789V
• 透過型TFT-LCD、スクエア240×240解像度
• 視野角: All O'Clock
• バッテリー駆動機器に適した低消費電力

用途

• ウェアラブル機器
• ハンドヘルド端末・POS
• 産業用コントローラおよびHMI
• 医療機器・計測器
• スマートIoTセンサ・コントローラ

基本仕様
表示サイズ: 1.54 inch
解像度: 240 (RGB) × 240
LCD種類: TFT-LCD, 透過型
有効表示領域: 27.72 × 27.72 mm
外形寸法: 31.52 × 33.72 × 1.85 mm
ピッチ: 0.1155 × 0.1155 mm
ドライバIC: ST7789V
インターフェース: MCU 8-bit
バックライト: 白色LED × 3
アナログ動作電圧: 3.3 V typ.

光学特性
解像度: 240 × 240
コントラスト比: 800:1
色域: 60% (typ.)
輝度: 300 cd/m² (typ.)
輝度均一性: 80%
視野角 (CR ≥ 10): 80° / 80° / 80° / 80°
応答時間: 25 ms

動作条件
動作温度: -20°C〜+70°C
保存温度: -30°C〜+80°C
湿度: ≤90% RH (60°C)

機構・実装
コンパクトな外形寸法と定義された有効表示領域により、スペース制約のある製品への実装が容易です。機械図面およびPCB実装情報はご要望に応じて提供します。

技術仕様

• モデル: YX15402A
• 表示サイズ: 1.54 inch
• 解像度: 240×240 (RGB)
• LCD種類: TFT-LCD, 透過型
• ドライバIC: ST7789V
• インターフェース: MCU 8-bit
• 有効表示領域: 27.72 × 27.72 mm
• 外形寸法: 31.52 × 33.72 × 1.85 mm
• ピッチ: 0.1155 × 0.1155 mm
• バックライト: 白色LED × 3
• 典型アナログ動作電圧: 3.3 V
• 輝度: 300 cd/m²
• コントラスト比: 800:1
• 視野方向: All O'Clock
• 動作温度: -20°C〜+70°C
