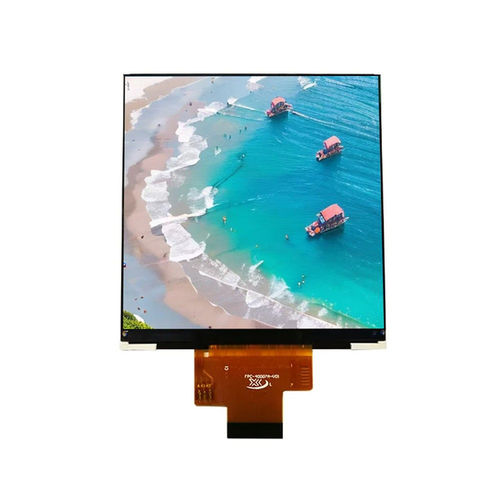

TFT LCDディスプレイ モジュール YX40007A

カラー480 x 4803.95インチ

製品概要
Yousee YX40007Aは、3.95インチ 480×480 RGB のTFT-LCD表示モジュールで、MIPI DSIインターフェースとST7701SドライバICを備え、産業向け組込みHMI、ハンドヘルド端末、POS機器、医療機器向けに設計されています。All O'Clockの視野角、白色LED×8のバックライト、高速MIPI接続によりLinuxおよびAndroidプラットフォームと互換性があります。

主な特長

• 表示サイズ：3.95インチ
• 解像度：480 (RGB) × 480
• ドライバIC：ST7701S
• インターフェース：MIPI DSI
• LCDタイプ：TFT-LCD、ポジティブ透過型
• 視野方向：All O'Clock
• バックライト：白色LED × 8
• 組込みしやすいコンパクトな外形とアクティブエリア
• 産業用組込みアプリケーションに適合

モデルバリエーション

• YX40007A
• YX40007ACT

機械仕様
外形寸法：74.83 × 78.98 × 2.18 mm。アクティブエリア：71.86 × 70.10 mm。組込みおよび取付け参照用の機械図面を提供します。

用途

• 産業用制御システム
• スマートホーム機器
• 医療機器
• ハンドヘルド端末
• POSシステム
• 組込みHMIおよびIoT端末

基本仕様

• 表示サイズ：3.95インチ
• LCDタイプ：TFT-LCD、ポジティブ透過型
• 解像度：480 (RGB) × 480
• アクティブエリア：71.86 × 70.10 mm
• 外形寸法：74.83 × 78.98 × 2.18 mm
• 画素ピッチ：0.145 × 0.145 mm
• 輝度：300 cd/m²（typ.）
• コントラスト比：600:1（typ.）
• 色域：50%（typ.）
• 応答速度：17.5 ms（typ.）
• LCM入力電圧：2.8 ±0.1 V

光学特性

• 解像度：480 × 480
• コントラスト比：600:1
• 色域（標準）：50%
• 輝度（標準）：300 cd/m²
• 輝度均一性：80%
• 視野角（CR ≥ 10）：80°/80°/80°/80°
• 応答時間（標準）：17.5 ms

動作条件

• 動作温度：-20°C～+70°C
• 保存温度：-30°C～+80°C
• 湿度：≤90% RH（60°C）

技術仕様

• モデル：YX40007A
• インターフェース：MIPI DSI
• ドライバIC：ST7701S
• バックライト：白色LED × 8
• 視野方向：All O'Clock
• 用途：産業制御、医療、POS、ハンドヘルド端末、組込みHMI
