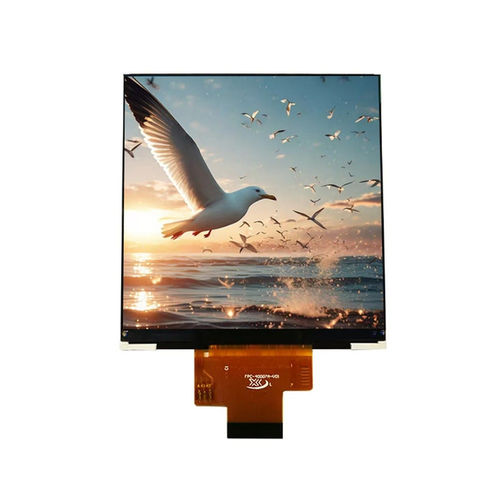

TFT LCDディスプレイ モジュール YX40006A

IPS方式カラーグラフィック

製品概要
YX40006Aは、4.0インチの正方形高解像度IPS TFT液晶モジュール（720×720 RGB）で、3線式SPIによる初期化と18ビットRGBの高速データ伝送を併用するインターフェースを備えています。産業用HMI、組込み制御パネル、ハンドヘルド端末、POS機器など、狭小スペースでの設置を想定した用途に適しています。

主な特長

• 表示サイズ：4.0インチ
• 解像度：720（RGB）× 720
• LCDタイプ：IPS TFT-LCD、透過型
• 視野方向：All O'Clock（広視野角IPS）
• ドライバIC：NV3052C
• インターフェース：3線SPI初期化＋18ビットRGB高速伝送
• バックライト：白色LED × 8
• 薄型のスクエア外形で、コンパクトな組込みに適合

基本仕様（表）
表示サイズ：4.0インチ
LCDタイプ：IPS TFT-LCD、透過型
解像度：720（RGB）× 720
有効表示領域：71.93 × 71.93 mm
外形寸法：74.83 × 78.98 × 1.50 mm
ピッチ：0.08625 × 0.08625 mm
視野方向：All O'Clock
ドライバIC：NV3052C
インターフェース：3SPI + 18-bit RGB
バックライト：白色LED × 8
アナログ動作電圧：2.75 V（typ.）

光学特性（表）
解像度：720 × 720
コントラスト比（typ.）：800 : 1
色域（typ.）：60%
輝度（typ.）：300 cd/m²
輝度均一性（typ.）：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答時間（typ.）：25 ms

機構・取り付け
外形寸法（mm）：74.83 × 78.98 × 1.50 mm
有効表示エリア（mm）：71.93 × 71.93 mm
機械図面は製品ページにて参照用に提供されています。

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

用途

• 産業用HMIおよび操作パネル
• 医療機器
• スマートホーム制御デバイス
• ハンドヘルド端末およびPOSシステム
• 組込みシステムおよびIoT機器

仕様 / 技術仕様

• 型番：YX40006A
• 表示サイズ：4.0インチ
• 解像度：720×720（RGB）
• LCDタイプ：IPS TFT-LCD、透過型
• 有効表示領域：71.93 × 71.93 mm
• 外形寸法：74.83 × 78.98 × 1.50 mm
• ピクセルピッチ：0.08625 × 0.08625 mm
• 視野方向：All O'Clock（All-O'Clock IPS）
• ドライバIC：NV3052C
• インターフェース：3SPI + 18-bit RGB
• バックライト：白色LED × 8
• 標準輝度：300 cd/m²
• コントラスト比（typ.）：800:1
• 色域（typ.）：60%
• 応答時間（typ.）：25 ms
• アナログ動作電圧：2.75 V（typ.）
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）
