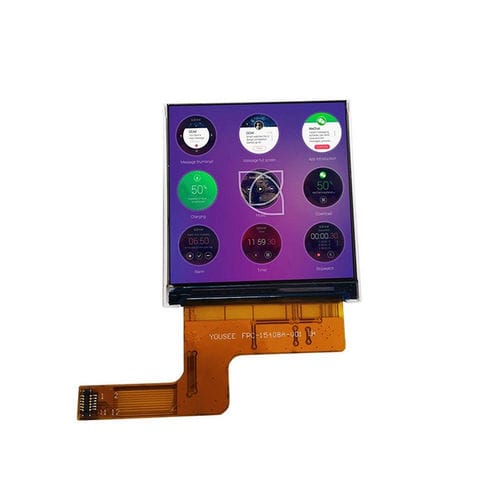

TFT LCDディスプレイ モジュール YX15408A

カラー320 x 3201.54インチ

製品概要
YX15408Aは、320×320 RGB解像度を備えた1.54インチの高密度ピクセルTFT液晶モジュールで、MIPI DSIインターフェースに対応します。ドライバICにST7796Sを採用し、白色LED×3のバックライトを備え、小型の組込みHMI、ウェアラブル機器、ハンドヘルド端末、産業用コントローラ（Linux／Android対応）向けに最適化されています。

主な特徴

• 表示サイズ：1.54インチ
• 解像度：320（RGB）×320
• インターフェース：MIPI DSI
• ドライバIC：ST7796S
• 視認方向：All O'Clock
• バックライト：白色LED×3
• LCM入力電圧：2.8 ±0.1 V

基本仕様

• LCDタイプ：TFT-LCD、ポジティブ透過型
• アクティブエリア：27.72 × 27.72 mm
• 外形寸法：31.52 × 33.72 × 1.15 mm
• 画素ピッチ：0.0866 × 0.0866 mm
• 輝度：300 cd/m²
• コントラスト比：800:1

光学特性

• 解像度：320 × 320
• 色域：60%
• 輝度均一性：80%
• 視野角（CR ≥ 10）：80° / 80° / 80° / 80°
• 応答速度：30 ms

機械的特性

• 外形寸法：31.52 × 33.72 × 1.15 mm
• アクティブエリア：27.72 × 27.72 mm
• コンパクトな製品への組込みを容易にする超薄型プロファイル

動作条件

• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）

用途

• ウェアラブル機器・スマートデバイス
• 携帯型医療機器・IoT端末
• 産業用計測機器・ハンドヘルド端末
• 自動化・車載向けの組込みHMI

技術仕様

• 型番：YX15408A
• 表示サイズ：1.54インチ
• 解像度：320（RGB）×320
• ドライバIC：ST7796S
• インターフェース：MIPI DSI
• バックライト：白色LED×3
• LCM入力電圧：2.8 ±0.1 V
• 輝度：300 cd/m²
• コントラスト比：800:1
• 色域：60%
• 応答速度：30 ms
• 動作温度：-20°C ～ +70°C
