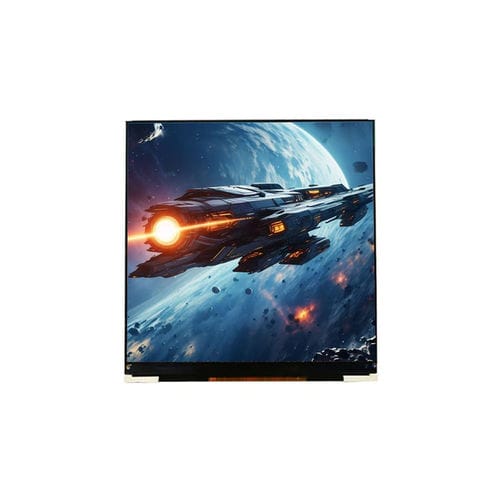

TFT LCDディスプレイ モジュール YX34002A

カラー480 x 4803.4インチ

説明
YX34002Aは、480×480 RGB解像度とSPI + RGBインターフェースを備えた3.4インチ正方形TFT液晶表示モジュールで、スマートホーム機器、産業用制御パネル、医療機器、POS端末、ハンドヘルド機器、組込みHMIアプリケーション向けに設計されています。ST7701SドライバICを採用し、正確な色再現、鮮明な画像品質、全方位（All O'Clock）視認性を提供します。SPI + RGBの組合せインターフェースは、簡便な初期化と高速RGBデータ伝送を両立し、高性能組込みシステムや産業制御プラットフォームに適しています。

機械的仕様
外形寸法：70.45 × 70.32 × 1.89 mm。表示有効領域：60.48 × 60.48 mm。

基本仕様
表示サイズ：3.4インチ
LCDタイプ：TFT-LCD、透過型
解像度：480 (RGB) × 480
有効領域：60.48 × 60.48 mm
外形寸法：70.45 × 70.32 × 1.89 mm
画素ピッチ：0.126 × 0.126 mm
視野方向：All O'Clock
ドライバIC：ST7701S
インターフェース：SPI + RGB
バックライト：白色LED × 8
アナログ動作電圧：3.3 V（typ.）

光学特性
解像度：480 × 480
コントラスト比：800 : 1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答速度：25 ms

動作条件
動作温度：-20°C～+70°C
保管温度：-30°C～+80°C
湿度：≤90% RH（60°C）

特長 / 技術仕様

• 型番：YX34002A
• 表示サイズ：3.4インチ
• 解像度：480 (RGB) × 480
• LCDタイプ：TFT-LCD、透過型
• ドライバIC：ST7701S
• インターフェース：SPI + RGB
• 有効領域：60.48 × 60.48 mm
• 外形寸法：70.45 × 70.32 × 1.89 mm
• 画素ピッチ：0.126 × 0.126 mm
• バックライト：白色LED × 8
• 輝度：300 cd/m²
• コントラスト比：800 : 1
• 色域：60%
• 視野方向：All O'Clock
• 応答速度：25 ms
• 動作温度：-20°C ~ +70°C
• 保管温度：-30°C ~ +80°C
• アナログ動作電圧：3.3 V typ.
