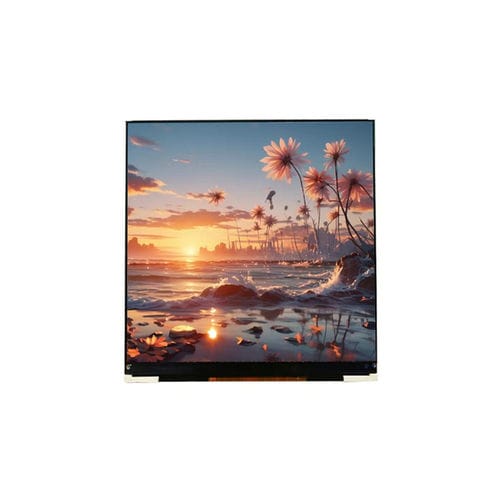

LCDディスプレイ モジュール YX40018A

TFTカラー320 x 320

概要
YX40018Aは、解像度320×320の3.92インチ正方形TFT液晶モジュールです。IM0–IM2によりMCU 8080または4線式SPIを選択可能で、組込みプラットフォームへの柔軟な統合が可能です。ドライバICはST7796U、バックライトは白色LED×10を搭載し、安定した表示特性とAll O'Clock視野方向を提供します。産業用制御、医療機器、POS端末、ハンドヘルド機器、組込みHMIに適しています。

基本仕様

• 型番: YX40018A
• 表示サイズ: 3.92インチ（正方形）
• LCD種別: TFT（透過型）
• 解像度: 320 (RGB) × 320
• 表示領域: 71.14 × 69.82 mm
• 外形寸法: 75.66 × 78.23 × 2.24 mm
• 画素ピッチ: 0.222 × 0.222 mm
• ドライバIC: ST7796U
• インターフェース: MCU 8080 / 4線式 SPI（IM0–IM2で選択）
• バックライト: 白色LED × 10
• アナログ動作電圧: 2.8 V（typ.）
• コントラスト比: 800 : 1
• 輝度: 300 cd/m²
• 色域: 60%
• 輝度均一性: 80%
• 応答速度: 25 ms

光学特性

• 解像度: 320 × 320（RGB）
• コントラスト比（typ.）: 800 : 1
• 輝度（typ.）: 300 cd/m²
• 色域: 60%
• 視野角（CR ≥ 10）: All O'Clock / 80° / 80° / 80° / 80°
• 応答時間: 25 ms

電気・機械

• 外形寸法: 75.66 × 78.23 × 2.24 mm
• 表示領域: 71.14 × 69.82 mm
• 画素ピッチ: 0.222 × 0.222 mm
• バックライト: 白色LED × 10
• アナログ動作電圧: 2.8 V（typ.）

動作環境

• 動作温度: -10°C ～ +60°C
• 保存温度: -20°C ～ +70°C
• 湿度: ≤90% RH（60°C）

統合および用途

• IM0–IM2でインターフェース選択可能: MCU 8080 または 4線式 SPI に対応し柔軟なホスト接続が可能
• All O'Clock視野により広角での視認性と取り付け自由度を確保
• コンパクトで薄型の外形は組込みHMI、制御パネル、ハンドヘルド機器に適合
• 産業制御、医療用表示、POS端末、スマート機器への採用を推奨
