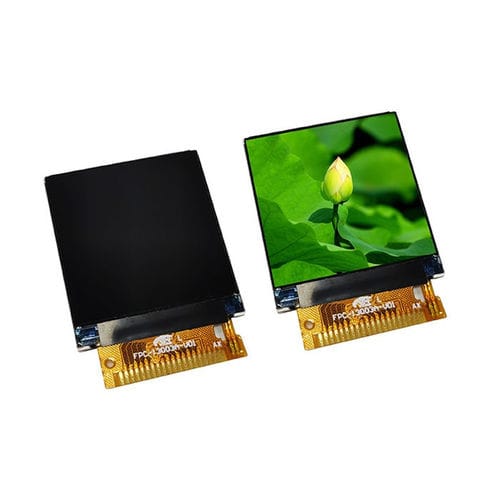

TFT LCDディスプレイ モジュール YX14011A

カラー240 x 2401.45インチ

製品概要
YX14011Aは、240×240 RGB解像度とSPIインターフェースを備えた1.4インチ正方形TFT-LCD表示モジュールで、ウェアラブル機器、ハンドヘルド機器、産業用コントローラ、スマートホーム製品、IoT用途向けに設計されています。ドライバICはST7789Vで、鮮やかな色再現とシャープなグラフィックを提供し、All O'Clockの視野方向により優れた視認性を確保します。コンパクトな外形と超薄型の機械プロファイルは、スペース制約のある組込み設計に適しています。

主な特長

• 1.4インチ正方形TFT-LCD、透過型
• 解像度：240 (RGB) × 240 ピクセル
• ドライバIC：ST7789V
• インターフェース：SPI
• 視野方向：All O'Clock
• バックライト：白色LED × 3
• LCM入力電圧：3.3 ±0.1 V
• コンパクト用途向けの超薄型外形寸法
• 用途：ウェアラブル、ハンドヘルド機器、産業用コントローラ、スマートホーム、IoT機器

基本仕様
表示サイズ：1.4インチ
LCDタイプ：TFT-LCD、透過型
解像度：240 (RGB) × 240
アクティブエリア：25.2 × 25.2 mm
外形寸法：28.0 × 31.35 × 1.65 mm
ピッチ：0.105 × 0.105 mm
視野方向：All O'Clock
ドライバIC：ST7789V
インターフェース：SPI
バックライト：白色LED × 3
LCM入力電圧：3.3 ±0.1 V

光学特性
コントラスト比：500 : 1
色域：60%
輝度：1000 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答速度：25 ms

動作条件
動作温度：-20°C ~ +80°C
保存温度：-30°C ~ +80°C
湿度：≤90% RH（60°C）

機械図面
外形寸法：28.0 × 31.35 × 1.65 mm；アクティブエリア：25.2 × 25.2 mm。機械図およびモジュール画像を提供可能です。

特長／技術仕様

• 型番：YX14011A
• 表示サイズ：1.4インチ
• 解像度：240×240 (RGB)
• LCDタイプ：TFT-LCD、透過型
• ドライバIC：ST7789V
• インターフェース：SPI
• アクティブエリア：25.2 × 25.2 mm
• 外形寸法：28.0 × 31.35 × 1.65 mm
• ピッチ：0.105 × 0.105 mm
• バックライト：白色LED × 3
• LCM入力電圧：3.3 ±0.1 V
• 視野方向：All O'Clock
• 輝度：1000 cd/m²
• コントラスト比：500:1
• 色域：60%
• 輝度均一性：80%
• 視野角（CR≥10）：80°/80°/80°/80°
• 応答速度：25 ms
• 動作温度：-20°C ~ +80°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤90% RH（60°C）
